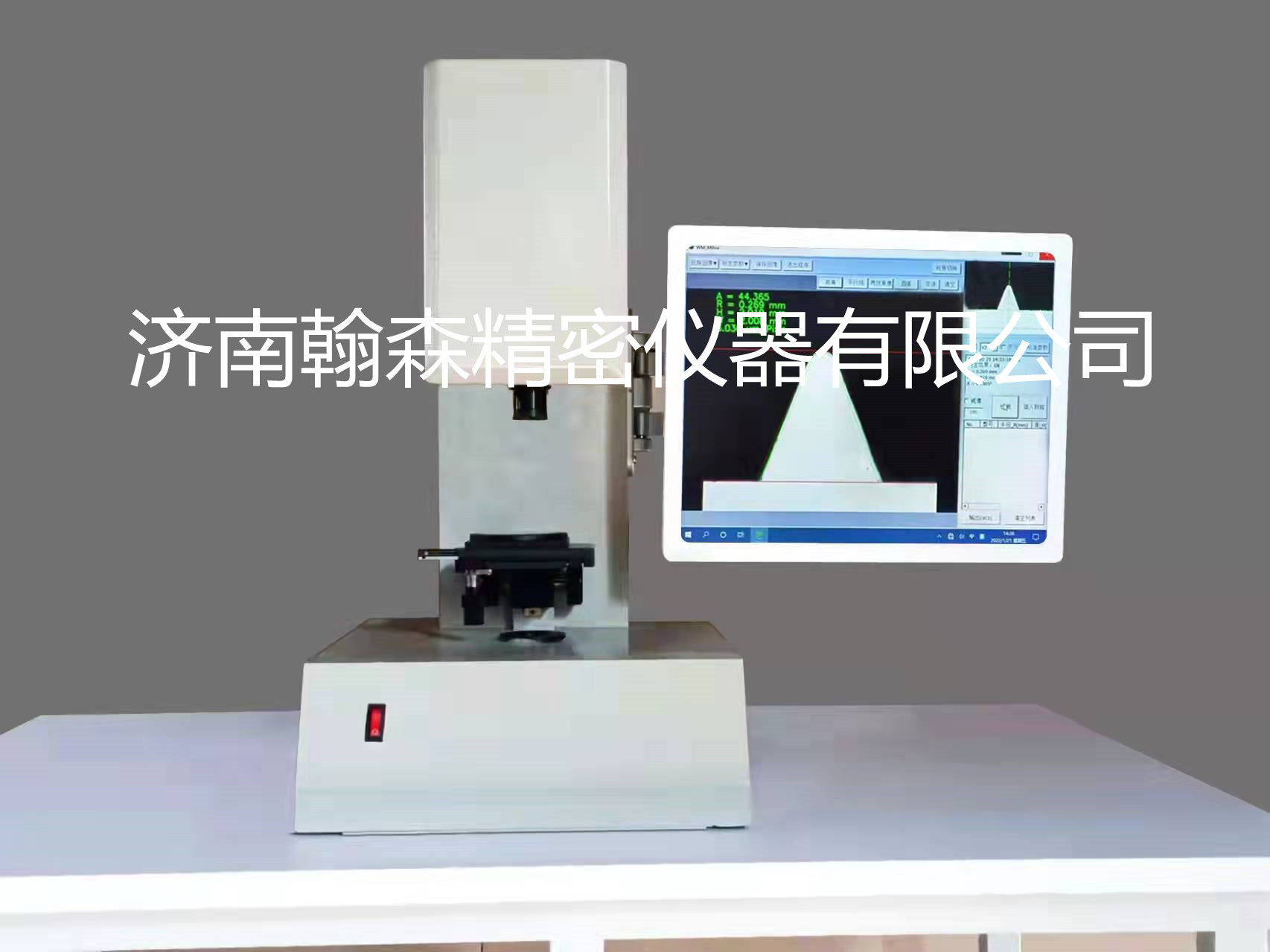

XST-5冲击试样缺口影像仪

XST-5冲击试样缺口影像仪

一、概述

随着国内工业技术的发展，越来越多的行业已经开始执行夏比V2#U2#U3#U5型缺口冲击试验方法，目前国内诸如锅炉压力容器、冶金和机械制造等行业已普遍采用夏比V型缺口冲击试验取代使用了几十年的梅式U型缺口冲击试验。对于夏比V型缺口冲击试验，由于试样V型缺口要求严格（试样缺口深2mm、呈45°角且试样缺口尖端要求R0.25mm±0.025mm）,故在整个试验过程中，试样的V型缺口加工是否合格成了关键问题，如果试样缺口的加工质量不合格，那么其试验的结果是不可信的，特别是R0.25mm缺口尖端的微小变化（其公差带只有0.025mm），都会引起试验结果的巨大陡跳，尤其是在试验的临界值时，会引起产品的报废或合格两种截然相反的不同结局。为保证加工的夏比V型缺口合格，其缺口的加工质量检验是一个重要质量控制手段，目前用光学投影放大检查是唯一切实可行，并能保证检查质量的方法。

XST-5型冲击试样缺口影像仪是我们根据目前国内广大用户的实际需求和GB/T229—2020《金属夏比缺口冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器，利用光学成像方法将被测的冲击试样V或U型缺口轮廓放大转化到电脑显示屏上，与冲击试样V和U型缺口标准样预定编程比对，以确定被检测的冲击试样缺口加工是否合格，其优点是操作简便，检查对比直观，效率高。

总之，本影像仪是广大冶金、锅炉压力容器、车船和工程机械制造及科研等部门理化试验室的必备专用设备。

该仪器还可用于机械零件的外型轮廓、纺织物纤维、生物切片分析、工量刃具检验、仪表元件和半导体器件的投影检测。

二、工作原理

本影像仪是一种新型测量技术，通过远心镜头将产品轮廓缩小数十倍后传递至伍佰万像素高分辨率CCD相机上做数字化处理，再由强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图，最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸，同时完成对尺寸公差的评价。

三、主要参数

1、 显示器尺寸 ：15寸

2、工作台尺寸 ：

方工作台尺寸：110×125mm

方工作台直径：90mm

工作台玻璃直径：70mm

3、工作台行程 ：

纵向：±10mm

横向：±10mm

升降：±12mm

4、工作台转动范围: 0～360°

5、摄像头采集像素：500万

物镜放大倍率： 2.5X

投影物镜放大倍率：20x

6、 光源（LED）：12V    100W

7、电源：  220V   50Hz

8、主机外形尺寸：450×350×650mm

9、总重量：  26kg
