PWS-50 弹簧疲劳试验机

作者:admin 时间:2017-07-08 来源:济南翰森精密仪器有限公司

产品详情常见问题在线下单

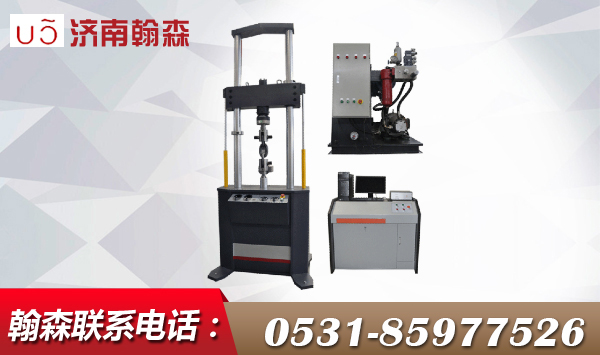

PWS-50 弹簧疲劳试验机

PWS-50 弹簧疲劳试验机采用最新的电液伺服控制技术,是我公司在吸取国内外先进的技术经验基础上,博采众长设计制造。具有技术先进、性能稳定可靠、外观大方等特点,可用于对各类弹簧进行静态力学性能试验及动态疲劳寿命试验。配备相应的附具,可进行零部件及各种构件的静态性能及动态疲劳试验。
主要技术单元包括:
1.龙门加载架  3套
2.100吨、50吨、15吨作动器
3.恒压伺服泵站
4.三通道分油模块
5.两通道全数字道控制器
6.管路系统
7.附具
伺服作动器
三只作动器由三通道分油器分别单独供油,可根据试验需要选择不同的作动器进行相关试验。(可以同时进行两个实验)
2.1  1000KN伺服作动器
置于龙门加载架横梁;
最大静态试验力:±1000kN;
最大动态试验力:±1000kN;
作动器有效行程:+/-250mm(总行程500mm);
电液伺服阀:喷嘴档板式,2级,伺服阀流量约400L/min;
作动器振幅极限位置设计液压缓冲区,避免运行失控产生损伤;
负荷传感器:量程±1000kN,过载能力200%;
LVDT 位移传感器:1件。量程+/-250mm(总行程500mm);
伺服作动器设计指标:频率0-1HZ,负荷1000KN,振幅+/-250mm.(三者不能同时达到最大,但可以达到下面的指定振幅频率)
指定振幅频率:频率0.3HZ,750KN时 振幅+/-50mm.
2.2 500KN伺服作动器
置于龙门加载架横梁;
最大静态试验力:±500kN;
最大动态试验力:±500kN;
作动器有效行程:+/-250mm(总行程500mm);
电液伺服阀:喷嘴档板式,2级,伺服阀流量400L/min
作动器振幅极限位置设计液压缓冲区,避免运行失控产生损伤;
负荷传感器:量程±500kN,过载能力200%;
LVDT 位移传感器:1件。量程+/-250mm(总行程500mm),内置活塞杆内;
伺服作动器设计指标:频率0-2.5HZ,负荷500KN,振幅+/-250mm.(三者不能同时达到最大,但可以达到下面的指定振幅频率)
指定振幅频率:频率0.75HZ,350KN时 振幅+/-40mm
2.3  150KN伺服作动器
置于龙门加载架横梁;
最大静态试验力:±150kN;
最大动态试验力:±150kN;
作动器有效行程:+/-250mm(总行程500mm);
电液伺服阀:喷嘴档板式,伺服阀流量400L/min
作动器振幅极限位置设计液压缓冲区,避免运行失控产生损伤;
负荷传感器:量程±150kN,过载能力200%;
LVDT 位移传感器:1件。量程+/-250mm(总行程500mm),内置活塞杆内;
伺服作动器设计指标:频率0-6HZ,负荷150KN,振幅+/-250mm.(三者不能同时达到最大,但可以达到下面的指定振幅频率)
指定振幅频率:频率4HZ,120KN时 振幅+/-30mm.
