液压伺服加载设备

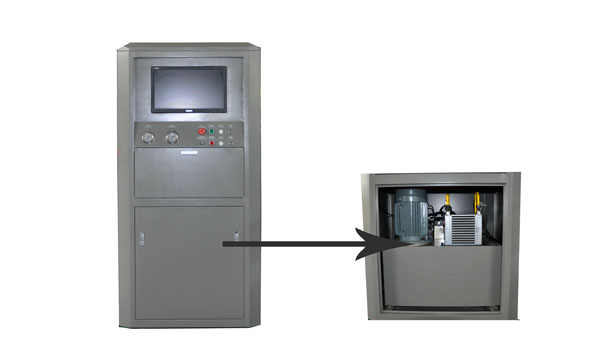

液压伺服加载设备分为加载作动器、动力油源、控制器和控制软件四部分组成。作动器采用单出杆形式，油缸座和活塞杆端安装铰接结构，保证力传感器的线性受力，作动器内置高精度磁致伸缩位移传感器，为测试试件变形提供优良数据。动力油源使用低噪音内啮合齿轮泵，执行元件使用我公司自研制zhuan用比例伺服阀，实现精确的控制效果。油源还配有风冷系统，保证油温正常。控制器和软件是专门为力学试验研发的，其中有位移控制，力控制以及编程组合控制，试验原始数据可以单独存储，以利于二次处理。

一、技术指标:

1. zui大试验力：500kN；

2. 试验力测量范围：1%-100%F.S（5-500kN）；

3. 试验力测量精度：≤示值的±1%；

4. 试验力分辨率：≤0.01kN；

5. 油缸空载zui大位移速度：0-150mm/min（无级可调）

6. 油缸zui大行程：200mm；

7. 位移测量范围：0-200mm

8. 位移测量精度：≤±1%；

9. 位移测量分辨率：0.001mm；

10.等速试验力控制范围：0.1kN/s～25kN/s；

11.等速位移控制范围：0.1 mm /min～150 mm /min；

12.控制方式和数据处理：计算机伺服控制系统及数据（试验力、位移）图形采集处理等；

13.电机功率：3kW；

14.油泵流量：5升/分。
