PWS-500弹簧疲劳试验机

作者:admin 时间:2019-12-14 来源:济南翰森精密仪器有限公司

产品详情常见问题在线下单


PWS-500弹簧疲劳试验机

弹簧疲劳试验机适用于对轨道交通各类弹簧等进行疲劳性能试验和测试。试验系统具备拓展功能,后续客户可根据具体试验条件进行自己设定和调整,技术性能达到guo际xian进水平。

一、 简介:

1、 主要用途:主要用于弹簧类产品的疲劳试验等项目测试。

2、 项目简介: 试验机能够完成试验项目:

2.1、静态力学性能试验;

2.2、动态疲劳性能试验;

2.3、横向刚度性能试验。

3、 产品满足标准、试验方法及设计依据:

《GB/T2611-2007试验机通用技术要求》;

一、 方案描述:电液伺服轨疲劳试验机由主机(上置500kN伺服直线作动器)、一台恒压伺服泵(240L/min)、单通道全数字动态伺服控制器以及相关试验软件以及其它必要附件等组成。

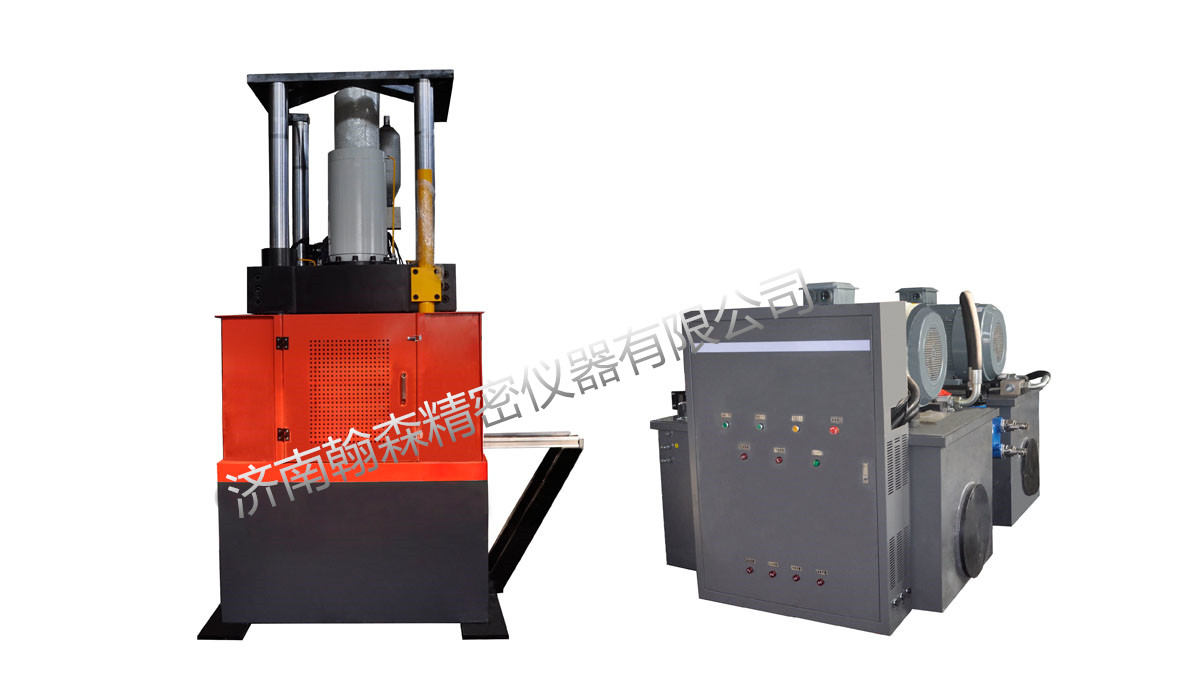

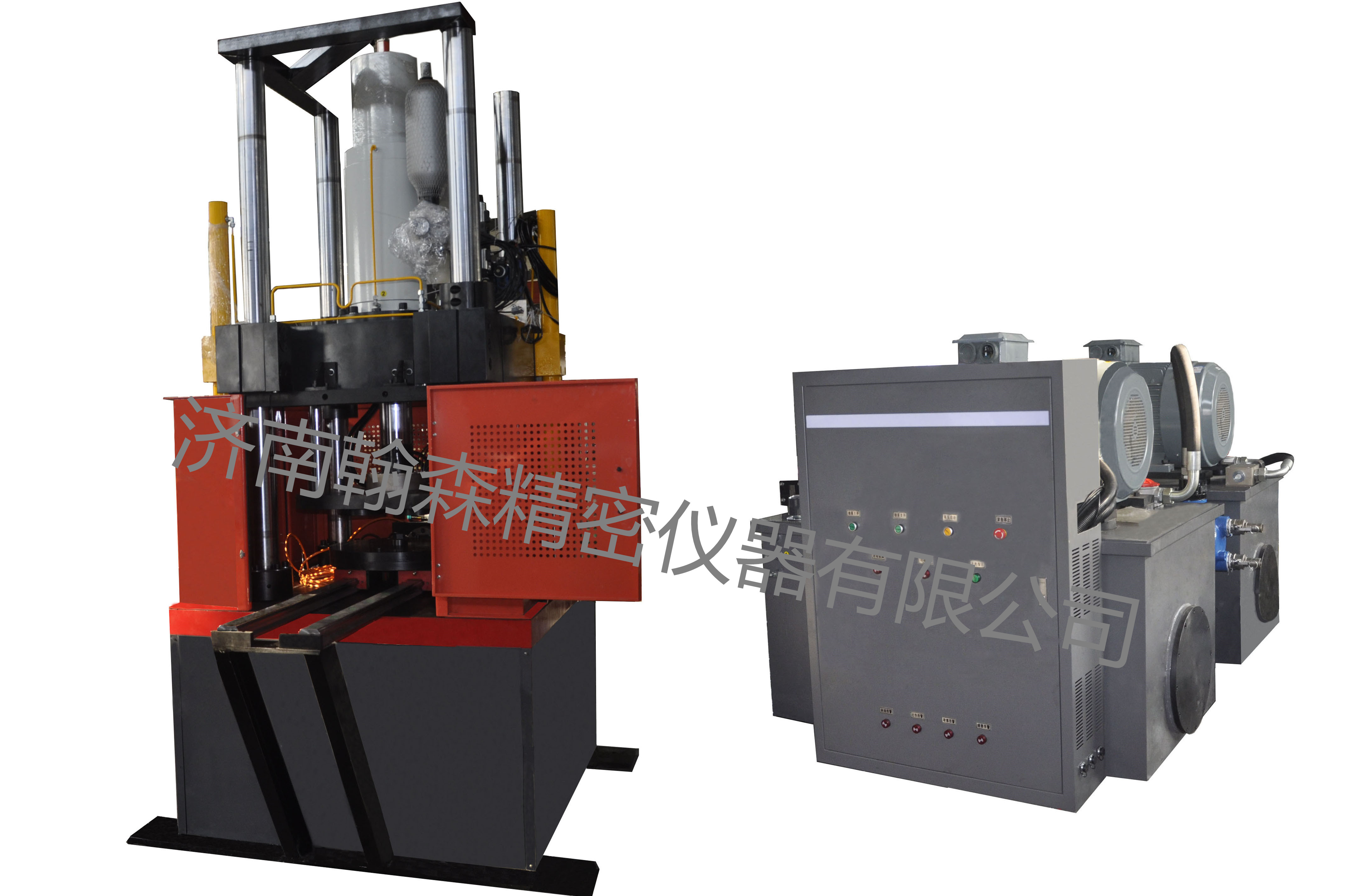

PWS-500弹簧疲劳试验机

结构单元介绍:

1、主机:主机为四立柱(电镀)框架式结构,伺服直线作动器上置。

1.1、 横梁采用液压升降、液压夹紧、弹性松开式结构,保证试验的稳固可靠,同时保证在非试验状态时横梁保持锁止不动;

1.2、 横梁造型具有立体感,美观大方。横梁升降采用液压升降,方便操作;

1.3、 立柱外表面采用电镀硬铬处理,提高防腐蚀能力;

1.4、 横梁运动液压模块采用专用手动换向阀,保证高频试验时稳定可靠;

1.5、 夹紧油缸采用模块设计,密封元件采用进口德国zhuan用高速密封元件,保证试验机长期运转运行可靠。

1.6、 主机前方设计试样装夹、横梁运动和急停操作按钮,便于操作。

序号

检  验  项  目

技  术  要  求

1

zui大试验力

轴向

500kN

2

试验力有效测量范围

1%-100%

5

位移zui小分辨率

0.01mm

6

试验力示值相对误差

精确测量范围内≤±1.0%

横向试验力

50kN

7

试验机精度等级

1级

8

位移示值精度

±(50+0.15Lµm,

注:L为测定的任意位置距离。单位:(mm

9

横向有效试验行程

60mm

10

轴向上、下压盘平行度误差

≤0.2mm

11

轴向上、下压盘偏移量误差

≤1.0mm

12

横向加载速度

0.02mm/min~200 mm/min (无级调速)

13

速度精度

速率<10mm/min时,为设定值的±1%以内;速率≥10mm/min,为设定值的±0.5%以内;

14

轴向压盘直径

∮500mm

15

测试弹簧外径

∮100-∮500mm

16

测试弹簧内径

∮50-∮400mm
