轮扳手强度和耐久疲劳检测试验机

轮扳手强度和耐久疲劳检测试验机

一、主要用途

轮板手强度和耐久疲劳检测试验机是我公司开发的zhuan用于汽车配备的汽车轮板手zhuan用检测设备。该检测设备具有针对轮板手强度和耐久疲劳测试功能，可以进行角度控制 也可扭矩控制，来实现扭矩-角度，扭矩-时间，时间-角度等实时采集和显示。

传感器、放大器，A/D转换器等各种器件都采用了zui新的技术。它有力值数值、加荷速率显示，力值自动换档、清零以及数据查询等功能。软件可以远程升级，只要有Internet互连网即可。该软件还具备完整的文件操作功能，如试验报告、试验参数、系统参数等均可以文件方式存储。

二、轮扳手强度和耐久疲劳试验操作方法

2.1强度检测

该试验机方法一：开始从zui低扭矩加载到设定扭矩，进行扭力保持，然后反回到测试的初始位置

      该试验机方法二：设定要求的扭矩值、角度值。看角度变化，来判断试样是否合格。软件采集和处理测得试件的角度永久变形，显示试验开始到结束的总用时间。

2.2耐久疲劳检测

    该试验机可进行耐久疲劳检测，检测轮扳手在设定的试验次数内能否满足使用条件和要求 能否达到设计扭矩，该设备扭力杆部分采用两侧对称扭转，两侧分別可以扭转七十五度，扭矩实时显示，曲力变化随时查看坐标，可尽行扭矩控制也可角度控制。

三、结构原理

3.1主机控制部分

轮扳手强度和耐久疲劳检测试验机原理为：上面伺服电机带动减速机旋转（升降机构为伺服电机减速机，高度可调范围0~600mm），其连接角度传感器，下面连接可更换工装（其中扭杆的长度为700mm，在此之上可尽行范围调节），下面为被测试样，再向下为1000N.m扭矩传感器（方便拆卸尽行质检），两侧有角度位移保护（防止超过设技的扭转角度，分別在显示屏显左右），因为该机扭转是对称角度设计。平台上面为亚克力防护罩，防止试件突然发生 断裂造成伤害，起保护作用。

该试验机有报警装置（三色报警灯），当试验开始工作时绿灯闪烁，工作完成为侍机黄灯闪烁，当试验过程中出现试验不合格或者试样突然断裂时红灯闪烁并发出报警声。

3.2电器控制部分

电气部分由控制系统及显示测量系统组成，负荷测量系统由一只高精度的油压传感器、测量放大器、A/D转换器、稳压电源等组成。所有的控制参数及测量结果均可以在电脑液晶上实时显示。并具有过载保护功能。强电板及测量放大板均安装在油源控制柜内，通过接插件与主机、测量放大器、油源连接，以完成电力及信号的传输。

3.3软件控制部分

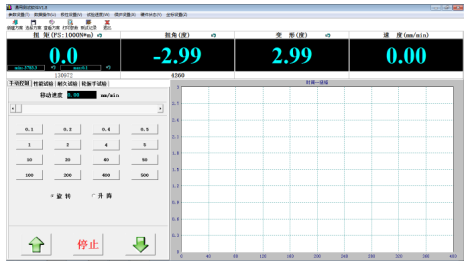

该测控软件用于微机控制试验机对试件进行性能，疲劳，耐久试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。

3.4安全装置

3.4.1当试验中出现角度超过设定值时，软件报警停机

3.4.2当试验过程中出现扭矩超过设定值时软件报警停机

3.4.3当试验过程中出现试样断裂时 软件报警停机

3.4.4试验机带有试件试验用的工装（仅限客户提供）

四、主要技术参数及规格

五、 工作条件

5.1 环境温度：10～35℃；

5.2相对湿度不大于80%；

5.3 环境无震动；

5.4 周围无腐蚀性介质；

5.5 在稳定的基础上水平安装；水平度不大于0.2/1000；

5.6 电源电压波动范围不超过额定电压的±10%。
