ZP-100真三轴高频振动破岩试验装置

作者:admin 时间:2021-04-13 来源:济南翰森精密仪器有限公司

产品详情常见问题在线下单


ZP-100真三轴高频振动破岩试验装置

ZP-100真三轴高频振动破岩试验装置

一、产品简介

ZP-100真三轴高频振动破岩试验装置

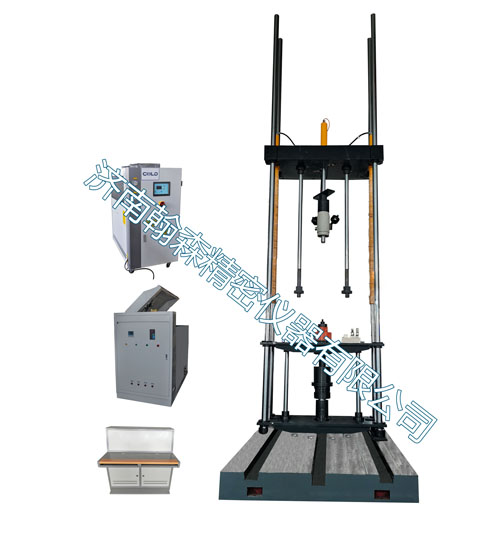

图1 外观示意图

ZP-100真三轴高频振动破岩试验装置应用于模拟钻井的动、静态力学xing能试验,包括拉伸、压缩、扭转、冲击低周和高周疲劳等试验。配置围压高温箱可进行高温力学试验。

电液伺服动、静疲劳系列试验机的研制、在开发过程中博采guoji著名电液伺服动态试验机公司的开发制造经验,采用“单元化、模块化、标准化”开发理念,吸取guojixianjin电液伺服动态试验机技术,结合国内用户的实际使用状况设计而成。电液伺服动态试验机的关键配套元件选用guoji、国内同类产品的著名品牌产品。大大提高了系统的稳定xing和可靠xing,系统的关键单元和元件jun采用当今guojixianjin技术制造,整个试验系统的整体xing能与guoji著名动态试验机公司产品技术水平相当。该系列产品具有使用方便,控制精度高,可靠xing好等特点。


二、主要功能特点及结构原理

ZP-100真三轴高频振动破岩试验装置主要由一台主机(上置辅助油缸、100kN伺服直线作动器、动态扭转液压缸、空间调整升降缸、液压夹紧缸、转接分油机构、压力及方向调整机构、液压驱动模块、磁致伸缩位移传感器、LVDT位移传感器、全进口测力传感器)恒压伺服泵站(流量90L/min、系统压力21MPa)、水冷机、全进口伺服阀、全数字双通道伺服控制器、计算机、打印机、相关试验软件、其它必要的附件等组成。

三、主要技术性能指标

3.1、zui大静态试验力:±100kN,静态示值精度:全程不分档 ±0.5%;

3.2、zui大动态试验力:±100kN;动态波动度:不大于±1%。

3.3、辅助油缸行程:0-400mm;

3.4、作动器行程:±25mm,示值精度±0.5%。

3.5、频率范围:0.1-200Hz。

3.6、旋转液压缸速度0-200r/min,旋转精度误差±1r/min。

3.7、旋转液压缸动态频率:0.1-30Hz

3.8、zui大扭矩2000N.m,示值精度±1%。

3.9、位移测量精度:±0.5%示值 (全程不分档)

3.10、位移测量分辨率(磁致伸缩位移传感器):0.01mm。

3.11、岩心尺寸:500mmX500mmX500mm

3.12、钻头尺寸:6.5寸,8.5寸(钻杆¢140mm)

3.13、多段函数发生器。

3.14、计数器:999,999,999,可预置。

3.15、控制方式:负荷、位移、变形控制方式

3.16、主要试验波形:由控制器支持(包括正弦波、方波、三角波、斜波)。

3.17、zui大试验空间:2300mm(上平台安装钻头位置底面到工作台上平面的高度)。

3.18、立柱间距离:1500mmx600mm。

3.19、主机刚度:3.3*108N/mm。

3.20、外形尺寸约(mm):3125x2100x7800。

3.21、工作压力:21 MPa。

3.22、恒压伺服泵站规格: 流量90L/min,21Mpa,电机功率37kW,1450r/min;


四、吊运和保管

4.1  吊运时应注意起吊位置,保持重心线和地面垂直,速度不宜过快,以保证试验机不倾斜        和松动,避免影响试验机的精度。

4.1.1主机开箱后拆除固定横木等,起吊在专用吊环螺钉,缓慢将主机抬起,升高到一定高

       度后将主机缓慢落下至适当的位置,按图组装。

4.1.2 微机系统和控制器应轻拿轻放,注意上下面的方向,以避免线路的松动。

4.2 产品拆箱前,应保证放在干燥通风、无日晒雨淋的地方。以避免试验机产生锈蚀并影响        试验机的正常运行和精度。


五、安装和调整

试验机应安装在符合工作条件下的环境中。

5.1 主机要打地基,做预埋,以保证整机做试验过程中不至于晃动,管路等配套齐全按要求接好380V电源和220V微机以及全数字控制器电源线,同时连接好各部分之间的连接线和地线,全部的电缆线应布置在电缆管内。

5.2 将油管接好,将主回路油管与接头一一对接好;(设备用油为46号抗磨液压油),启动电机,使油压处于低压状态,观察电机的旋转方向,从电极尾部看,电机顺时针旋转,为油泵的正常工作状态,否则应将380V电源线进行调整。
