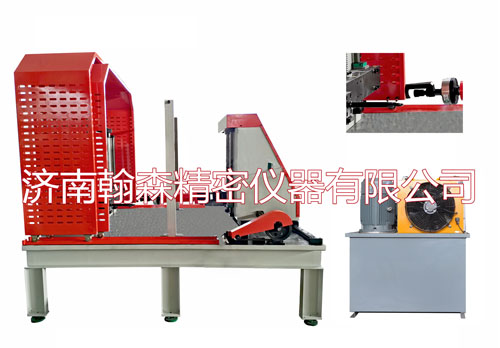

YQY-50微机控制汽车牵引挂钩疲劳试验台架 ​

YQY-50微机控制汽车牵引挂钩疲劳试验台架

一 、主要用途

      本实验机主要用于对不同规格的汽车牵引工件进行不同角度的疲劳xing能试验，断列拉伸试验等。由液压缸来实现对工件的加载试验力，通过液压缸的往复运动来实现对工件的疲劳xing能试验，汽车牵引工件一端固定在试验机固定架上，其垂直位置可通过电机带动丝杠调节，另一端连接到头油缸活塞杆上，其液压缸水平位置可通过电机带动丝杠调节。由计算机通过专门编程的控制软件采集处理作动器推力，运动速度，试验次数，试验长度，试验时间等参数，并绘制相应曲线，直观明了，可存盘并可打印输出等。

二、主要技术参数

1.1zui大试验力 50kN；

1.2油缸行程 200mm；

1.3推杆运动速度 0.1-1m/min无级任意设定，并匀速运动；

1.4水平加载角度大于±45°可调；精度±0.5°

1.5垂直位移角度大于±35°可调；精度±0.5°

三、工作条件

1.室温10~35○C范围内；

2.相对湿度不大于80%；

3.周围无震动，无腐蚀xing介质和无较强电磁场干扰的环境中；

4.电源电压的波动范围不应超过额定电压的±10%，频率的波动范围不应超过额定频率的2%，三相电压的不平衡电压不应超过10V；

5.在稳固的基础上正确安装，水平度不超过0.2/1000.

四、试验机结构及工作原理

      该试验机主要由工作台、固定架及水平位置调节装置、油缸垂直位置调节装置、固定架及试样垂直位置调节装置、油缸传动系统、油源系统、电气控制箱等部分组成。

五. 吊运和保管

5.1  吊运时应注意起吊位置，保持重心线和地面垂直，速度不宜过快，以保证试验机不倾斜和松动，避免影响试验机的精度。

5.1.1主机采用卧式包装，开箱后拆除固定横木等，起吊在工作台上四个吊环螺钉，缓慢将主机竖起，升高到一定高度后将主机缓慢落下至适当的位置。

5.1.2油源的吊装应用尼龙绳起吊，将尼龙绳从油箱两侧穿过油箱底部，将油源吊放到适当的位置。

5.1.3 微机系统和控制器应轻拿轻放，注意上下面的方向，以避免线路的松动。

5.2   产品拆箱前，应保证放在干燥通风、无日晒雨淋的地方。以避免试验机产生锈蚀并影响试验机的正常运行和精度。

六. 安装和调整

试验机应安装在符合工作条件下的环境中。

6.1 按要求接好380V电源和220V微机以及全数字控制器电源线，同时连接好各部分之间的连接线和地线，全部的电缆线应布置在地下电缆管内。

6.2 将油管接好，启动电机，使油压处于低压状态，观察电机的旋转方向，从电极尾部看，电机顺时针旋转，为油泵的正常工作状态，否则应将380V电源线进行调整。
