微机控制剪式千斤顶三轴动静态试验机-液压控制

PSWJ-50

微机控制剪式千斤顶三轴动静态试验机-液压控制

一、 主要用途简介

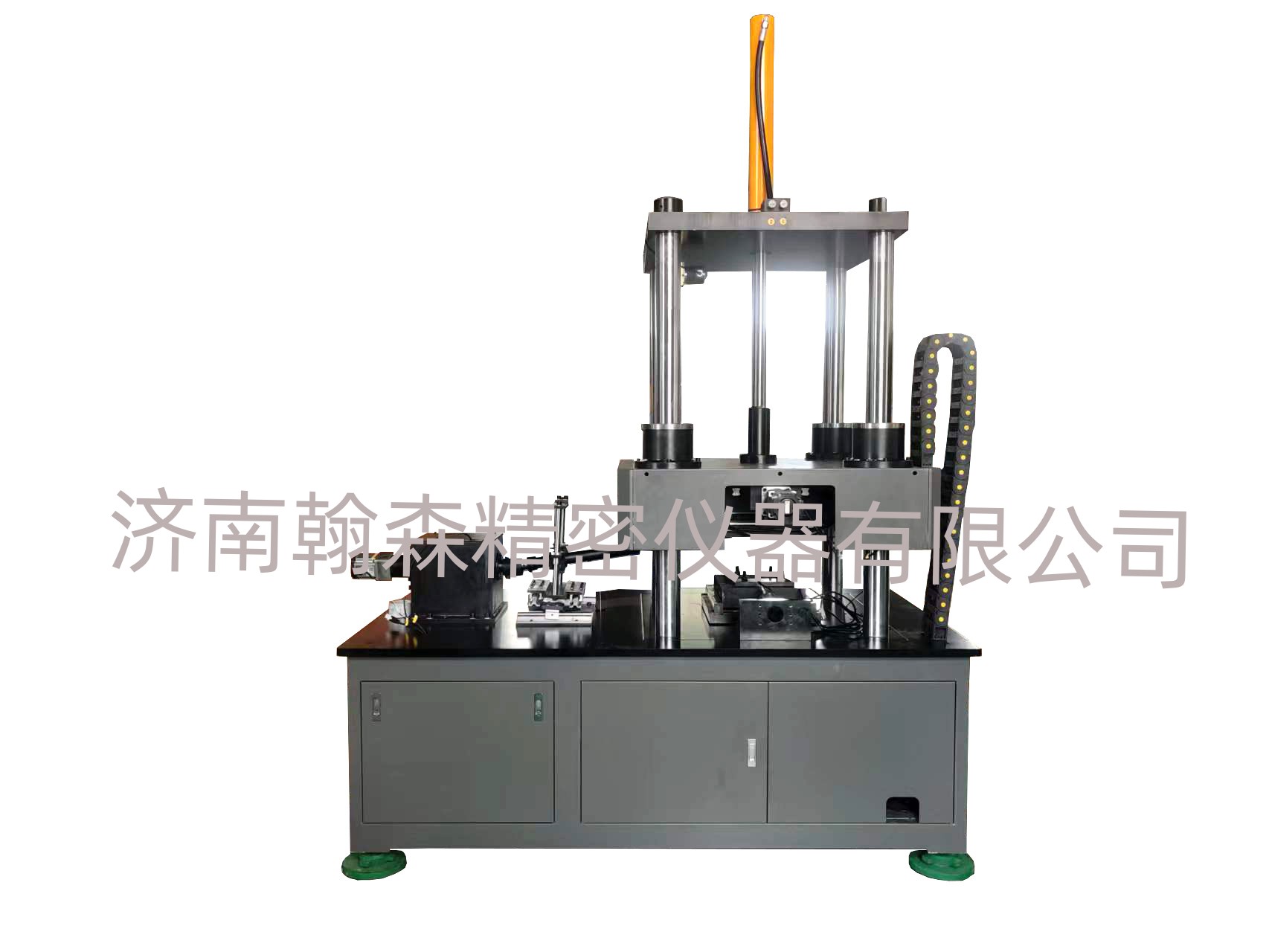

微机控制剪式千斤顶三轴动静态试验机是我公司开发的专用于汽车配备的剪式千斤顶的专用检测设备。该检测设备具有垂向动态、静态测试功能，同时还具备X,Y,Z三个方向的静态（力—变形）测试功能。

该试验机测试的重点在于在设计上使用了三个方向，两自由度平台，当千斤顶固定于底座上时施加垂向力后，无论另外两个侧向方向的位移如何变化，垂向施加力点会沿着侧向力的方向自由平移，每一个施加的力都保证是独立的，不受其他方向力的耦合，检测千斤顶整体是否变形或破坏。

该试验机在升降丝杆平行方向配备有扭矩传感器，用于测量起重及卸载时扭矩的实时变化，电脑软件实时显示曲线，包括X,Y向进行位移变化时，扭矩的变化都能够真实的反应出来，同时采集并记录、保存。

二、主要技术参数及规格

1 垂向最大试验力：50kN;（液压方式加载）

2 垂向加载行程：0—600mm；

3 液压油缸速度：0—300mm/min；

4 横向X试验力按：20kN;（伺服电机加载）

5 横向X行程：0-±100mm；

6  X向位移速度：0—300mm/min

7 纵向Y试验力按：20kN; （伺服电机加载）

8 纵向Y行程：0-±100mm；

9  Y向位移速度：0—300mm/min

10 试验力加载精度：优于±1%；

11 变形测量精度：优于±0.5%；

12 稳定性加载装置：0-2kN；（伺服电机控制）

13 总功率：8KW；

14 外形尺寸：约约2140*1050*2800mm；

15 颜色：中灰；
