PWS-500kN电液伺服压缩弹簧疲劳试验机

PWS-500kN电液伺服压缩弹簧疲劳试验机

一、简介：

公司对弹簧、减震器、传动轴、车桥、平衡杆等汽车零配件疲劳测试设备的研发、生产和销售上成绩斐然。有幸与国内天津理工大学、山东大学、奇瑞汽车、比亚迪汽车等科研院校、知名企业合作。

公司自成立以来，为更好的满足市场及广大用户的需求，本着“国内一流、世界先进”、“不求唯一、但要第一”的产品开发目标及不断系列化、精品化和不断创新的开发路线，专业领先、质量可靠、信誉至上、服务及时的原则，受到新老客户的广泛欢迎。

二、产品概述：

电液伺服弹簧疲劳试验机的研制、开发过程中博采国际著名电液伺服动态试验机公司的开发制造经验，采用“单元化、模块化、标准化”开发理念，吸取国际先进电液伺服动态试验机技术，结合国内用户的实际使用状况设计而成。本试验机的关键配套元件选用国际、国内同类产品的著名品牌产品大大提高了系统的稳定性和可靠性。整个试验系统的整体性能与国际著名动态试验机公司产品技术水平相当。

试验机主机、作动器、恒压伺服泵站等关键部件为我公司设计制造，伺服阀、密封件等关键外购件均选用国际、国内同类产品的著名品牌产品。大大提高了系统的稳定性和可靠性，试验机的整体性能与国际先进产品技术水平相当。

三、方案描述：

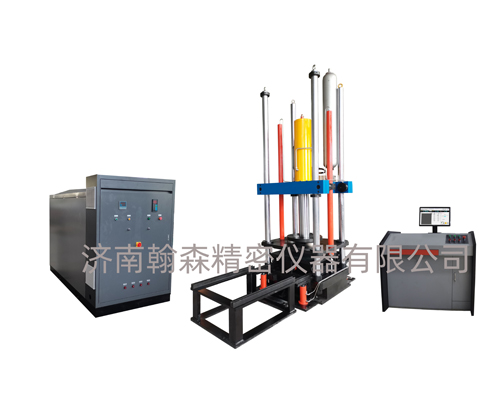

电液伺服弹簧疲劳试验机：主要用于弹簧动态疲劳寿命测试，同时可以测量弹簧的静态特性。主要由伺服直线作动器上置式主机、一套恒压伺服泵站、全数字伺服控制器以及计算机、打印机、相关试验软件、其它必要的附件等组成。

四、产品参数

1. 试验力范围：0-500kN；

2. 试验力动静态精度：±1%；

3. 弹簧最高高度空间：1800mm；

4. 压盘尺寸：800*800mm；

5. 弹簧外径最大：750mm；

6. 作动器行程:0-700mm；

7. 位移测量精度：±0.5%示值 （全程不分档）

8. 位移测量分辨率（磁致伸缩位移传感器）：0.01mm。

9. 控制方式：负荷、位移、变形控制，主要试验波形：由控制器支持（包括正弦波、方波、

三角波、以及外部输入波形）；

10. 频率范围：0.1-3HZ；采用我们新型技术研发的伺服油缸，指标可达到：1HZ时，0-45mm；

3HZ时，0-15mm。比例伺服阀，采用力士乐的品牌，耐污染，寿命长，控制稳定。

幅频特性表：

11. 恒压伺服泵站规格：100L/min，21MPa，电机功率37KW；力士乐油泵71ml/r；

试验净空间：800*800*1900mm。
