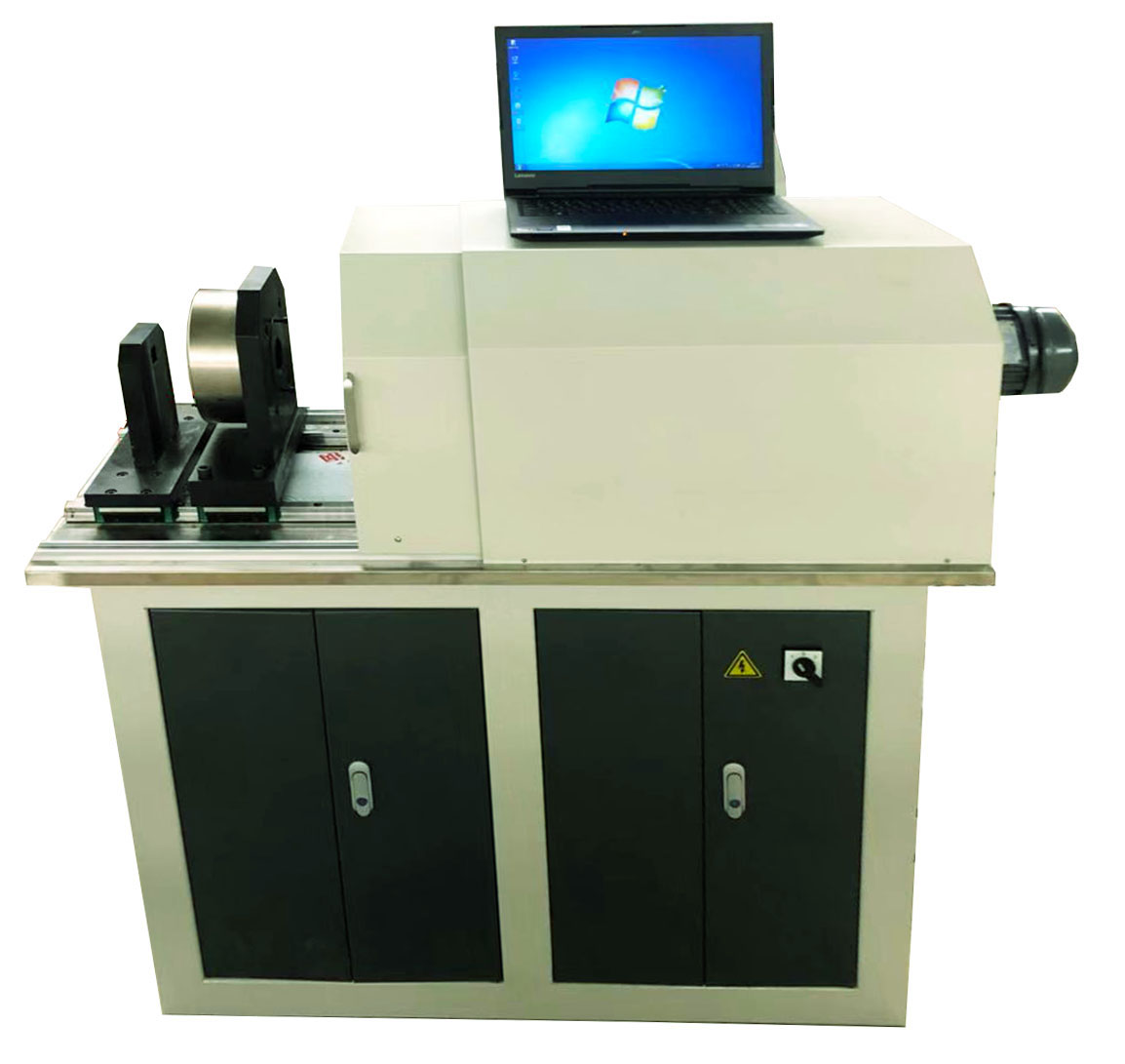

YJZ-500EII 高强螺栓检测仪
一:功能简介
本检测仪是根据guo家刚发布的新标准GB50205-2020《钢结构工程施工质量验收标准》研制,主要对高强螺栓连接副的检测,可对大六角头高强螺栓连接副(M12—M30)的轴力、扭矩(或扭矩系数)进行检测。设备由摆线针轮减速机自动加载,直线导轨、全中文操作界面,微机控制高强螺栓的自动拧紧、放松、复位,运行过程智能提示,操作方便快捷。当轴力达到标准设置值后,检测仪会自动记录检测数据,通过计算机自动计算试样的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等,并可显示输出扭矩系数、轴力曲线、扭矩曲线等,同时具有参数设置、校准标定、数据报表打印输出和查询功能。
二:结构特点:
1. 可完成《GB/T1228》表2规定的全部长度尺寸的螺栓的试验。
2. 标配可检测螺栓长度为《GB/T1228》表2规定最短尺寸至+40mm(M12螺栓35mm长起测;M16螺栓45mm长起测),其他尺寸螺栓可通过单独订购夹具完成试验。
3. 一台设备既可完成大六角高强螺栓试验也可以完成扭剪型高强螺栓试验(需另配扭剪扳手),做扭剪型螺栓试验时,夹具可旋转90°,人机对面垂直操作便捷。
4. 配上我公司研制的抗滑移板预紧力装置,可完成抗滑移系数检测仪的预紧力自动加紧功能。
5. 便捷的推拉移动罩,试验过程更安全。
6. 304不锈钢工作台面整洁、美观、大方。
三:主要规格、技术参数和技术指标
序号 |
项 目 |
主要规格、技术参数和技术指标 |
备注 |
1 |
主轴转速 |
1rpm |
|
2 |
zui大轴力值 |
500kN |
|
3 |
轴力示值精度 |
10-100%FS范围内示值相对误差不大于±1% |
|
4 |
zui大扭矩值 |
2000Nm |
|
5 |
扭矩示值精度 |
10-100%FS范围内示值相对误差不大于±1% |
|
6 |
可检测螺栓规格 |
M12-M30 |
|
7 |
可检测螺栓长度 |
可检测螺栓长度:标配可检测螺栓长度为《GB/T1228》表2规定最短尺寸至最短尺寸+40mm,其他尺寸螺栓可通过单独订购夹具完成试验。 |
|
8 |
电机功率 |
0.37kW |
|
9 |
电压 |
控制系统:220VAC;电机:380VAC |
|
