气动夹具电子万能试验机/试验台/实验机/测试机/试验仪/检测台

一、外观

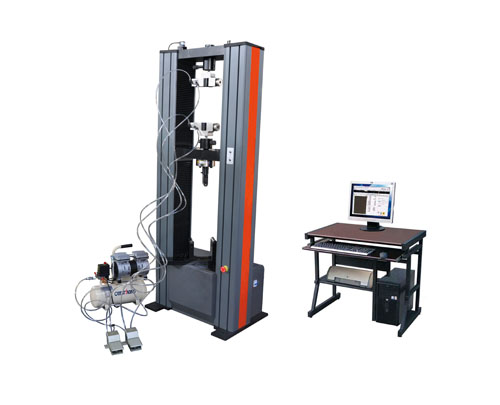

该试验机主体结构为双丝杠门式结构，双空间试验，其中上空间为拉伸空间，下空间为压缩空间，进行试验力校准时应将标准测力计放在工作台上。主机的左侧为计算机控制显示部分。整机结构大方，操作方便。具体如下图所示

气动夹具电子万能试验机

（请以实物为准）

二、概述

本试验机采用电机及调速系统一体化结构驱动皮带轮减速系统，经减速后带动精密丝杠副进行加载。电气部分包括负荷测量系统和位移测量系统组成。所有的控制参数及测量结果均可以在计算机屏幕上实时显示，可计算试样的弹xing模量、抗拉强度、断后延伸率等参数。并具有过载保护等功能。

三、主要技术指标

序号	项目名称	技术规格	结果
1	zui大试验力	100kN	合格
2	试验力测量范围	0.4%-100%	合格
3	试验力示值精度	±1%	合格
4	试验力分辨力	1/300000	合格
5	横梁位移测量精度	高于0.0025	合格
6	变形测量精度	±0.5%	合格
7	试验速度范围	0.01-500mm/min	合格
8	速度控制精度	±1%	合格
9	恒变形、恒位移控制范围	0.2%-100%FS	合格
10	试验空间	拉伸600mm压缩700mm	合格
11	主机尺寸(mm)	7605201950	合格
12	整机重量	500kg	合格
13	外观	应符合GB/T2611要求	合格
14	成套性	符合标准要求	合格
15	保护功能	试验机有过载保护功能	合格

四、试验机的工作条件

1．在室温10℃-35℃范围内，相对湿度不大于80%；

2．在稳固的基础或工作台上，正确安装；

3．在无震动的环境中；

4．周围无腐蚀性介质；

5．电源电压的波动范围不应超过额定电压的±10%；

6．试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；

五、机构介绍

该试验机由主机、计算机控制系统及附具组成，具体见外观图。

1.主机部分

主机采用双臂式结构，双空间试验。电机及减速机位于主机下部，可完成拉伸、压缩试验，其中上空间为拉伸空间，下空间为压缩空间。电机通过皮带轮减速系统带动精密丝杠副旋转，从而驱动中横梁上下移动，对试样进行加载。试验速度的大小可由安装在主机下面的电机调速系统控制完成。

2.电气部分

电气部分由调速系统及显示测量系统组成，本机采用电机及调速系统，通过调速系统控制电机的正、反转和速度的精度。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。位移测量系统由光电编码器、脉宽整形电路、倍频电路、计数电路组成。控制器直接插在计算机插槽内。所有的控制参数及测量结果jun可以在屏幕上实时显示。

3.附具部分

该试验机配备相关附具。
