链条卧式拉力试验机

作者:admin 时间:2020-06-05 来源:济南翰森精密仪器有限公司

产品详情常见问题在线下单

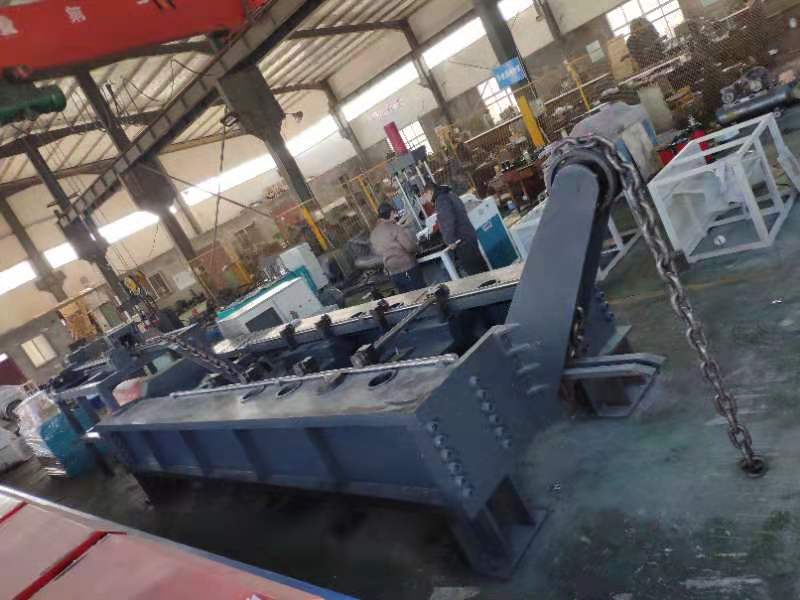

链条卧式拉力试验机

链条卧式拉力试验机

一、产品介绍

链条卧式拉力试验机可用来检测传动链条、输送链条、曳引链条及专用特种链条等的拉伸性能,拉伸强度、变形率,拉断力,抗撕裂性能,热封强度性能,滚筒剥离试验,90度剥离,绳类拉断力,裤型撕裂力,180度剥离,压缩试验,弯曲试验,剪切试验,顶破试验等力学性能试验,也可以根据客户的不同需求来安装不同的夹具。

链条卧式拉力试验机产品主要用于输电架空线、电缆、电瓷瓶、钢丝绳、钢绞线及绳扣、锚链、吊钩、金具、吊装带、安全带、编织带等试件抗拉强度和弹性模量的测试,可满足GBISOJISASTMDIN等guo际标准和行业标准。

二、结构特点

链条卧式拉力试验机

1、卧式拉力试验机采用卧式框架结构,高刚性、高稳定性的负荷机架。

2、穿销式空间调整结构,高强度、高精度定位销,快速定位。

3、伺服测控系统,自动、手动、定荷操作;载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。

4、高精度测力器,线性宽,稳定性好,保证载荷的测力精度。

5、独特设计的安放、定位、调整机构。

6、双控双向液压油缸,快速试验,快速返回。

7、多重保护功能: 软件和硬件两级保护;试验力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;试样破断时安全保护/防护网;操作提示向导保护;试验结束自动保护。

8.测控系统

8.1: 全数字闭环、多通道、多功能、易操作的测控软件;实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能;数据库中备有多种试验方法、标准(ASTMISODINENBS等);试验数据可随时保存、查询、调用。

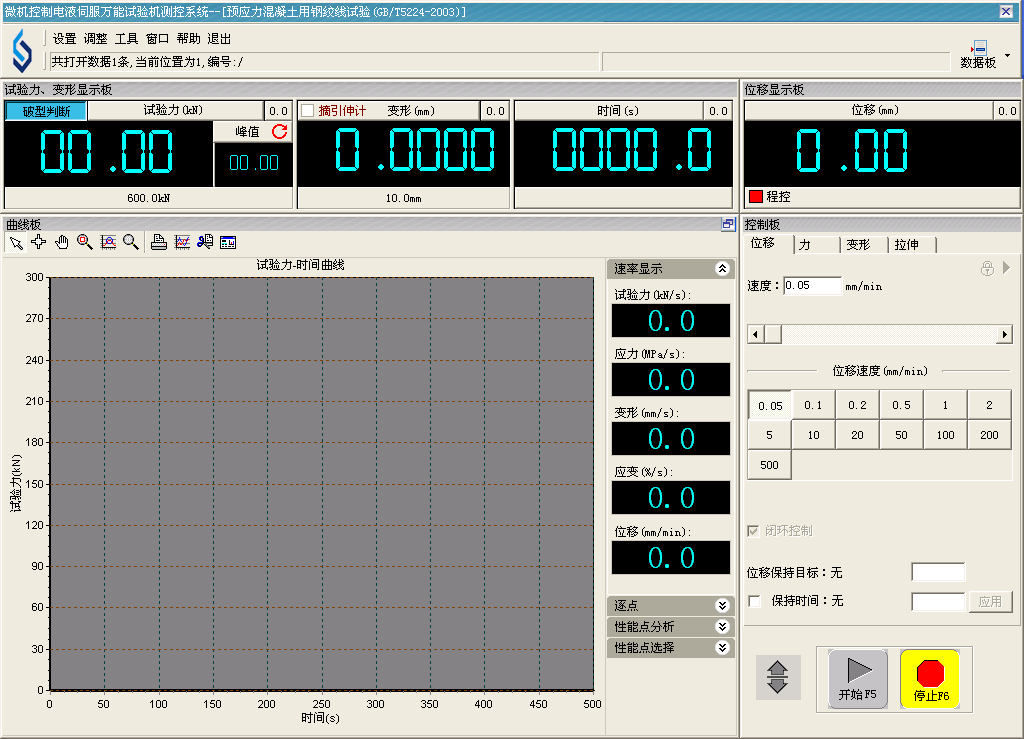

测控系统界面

8.2:试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储,全键盘输入操作和控制模式智能设置系统;控制模式ren意设置,无冲击,平滑切换,加载、卸载平稳

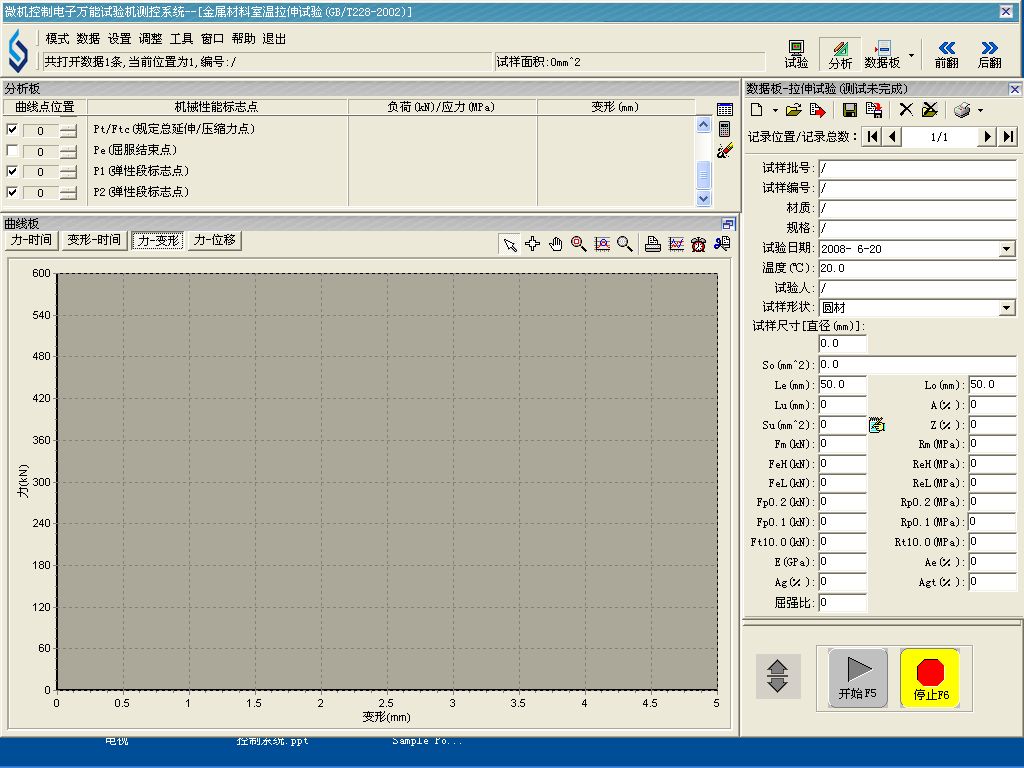

测控系统

8.3:过程能再现、数据再分析、曲线放大、比较、遍历,坐标满度自动调节。

8.4:操控软件,模块化、开放式编程,满足个性化要求。具有提示和向导功能。

8.5:链条卧式拉伸试验机的数据库采用ACCESS格式,可以进行网络数据库通讯和管理。

8.6:电路板采用光电隔离设计,具有抗干扰能力强的特点。

8.7:灵活的ExcelWord报告,默认格式及自编格式;多项排序,多类型输出。

8.8:试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷-时间,载荷-位移,应力-应变等,满度自调节。

8.9:试验结束自动返回,智能、高效、快捷。

一、技术参数

1.zui大试验力(kN500100020003000(或按要求定制)

2.测力范围:2%100% 全程不分档

3.试验力准确度:±1%;        试验力分辨率:1/300000码

4.试验空间(不包括活塞行程):2000mm;

5.活塞行程:1100mm;

6.位移测量范围:1100mm;

7.位移测量分辨率:0.01mm;

8.拉头空载快进速度:不小于200mm/min;

9.试验速度:0-120mm/min;

10.工作中心高:350mm;

11.测力方式:负荷传感器测力;

12.控制试验方式:计算机自动控制试验过程,计算机屏幕显示试验力及试验曲线,按试验方法的要求自动处理试验数据;

13.试样夹持方式:根据用户所提供试样定制

14.可显示多种试验曲线:力-位移、力-时间、力-变形、应力-应变等。

15控制台与主机相分离,具有安全距离,主机应有安全防护措施。

16.配置设施应齐全,包括力值校准系统、地脚螺栓等。

四、主要性能

1、为了试验结果的准确性,试验机保证1级测试精度

2、为用户提供多种试验项目选择:试验机集拉伸、剥离、撕裂等七种独立的测试程序

3、为满足用户不同试验条件的测试,提供多种规格的力值传感器及全程无级调速的试验速度

4、为方便用户快速操作,提供微电脑控制、菜单式界面、PVC操作面板、以及大液晶屏显示

5、为保证用户的操作安全,提供限位保护、过载保护、自动回位、以及掉电记忆等智能配置

6、专业的操控软件提供了成组试样统计分析、试验曲线叠加分析、弹性模量分析以及试验参数设置、打印、查看、清除、标定等多项实用功能

五、适用标准

GB/T 2611 试验机 通用技术要求

GB/T 228.1 金属材料 拉伸试验 第一部分:室温试验方法

GB-T_8358 钢丝绳破断拉伸试验方法

GBT 16762 一般用途钢丝绳吊索特性和技术条件

GBT 20118 一般用途钢丝绳

GB/T 16825.1 静力单轴试验机的检验 压力试验机测力系统的检验与校准

GB/T3048-《电线电缆性能试验方法》;

GB/T3428-《架空绞线用镀锌钢线》IEC60888

GB/T17048-《架空绞线用硬铝线》IEC60889

GB/T17937-《电工用铝包钢线》IEC61232

IEC61395-《架空地线-绞合导线蠕变试验方法》

DL/T8322003《光纤复合架空地线》

TBT3111-《电气化铁道用铜及铜合金绞线》

ASTMB《同心层纹硬半硬、软铜纹线》;

NF C34-110:1980《架空线路用裸导线铜绞线及单线和青铜绞线及单线》;

JIS C3105-1994《硬铜绞线》;

JB/T8134-《架空绞线用铝--硅系合金圆线》;

GB/T7424.2-2008《光缆总规范 第2部分:光缆基本试验方法》IEC60794

GB/T7424.4-《第4-1部分:分规范光纤复合架空地线》;

GB/T1179-2008《圆线同心绞架空导线》

六、售后服务

质保期自验收合格起一年,终生维护,一年内全免费服务,新机免费上门安装调试,免费培训操作人员。

1、所提供试验设备均符合现行guo标或行业标准,保证试验设备的技术xian进性,可靠性。

2、所需零部件及配件常年供应。

3、产品常年技术支持,产品维修保养24小时内提供解决方案,如需现场解决48小时内到达。

4、软件zhong生免费升级。
