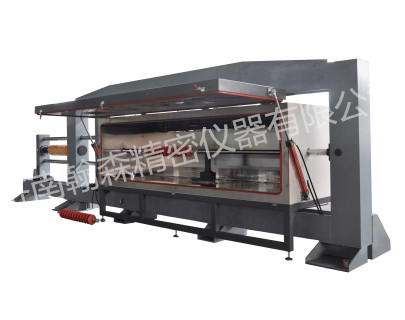

微机控制绝缘子热机循环试验机

微机控制绝缘子热机循环试验机

一、产品简介

绝缘子热机循环试验机（立式）属于一种在指定温度条件下的力学抗拉性能试验机；用以模拟在极端(高温、低温 )温度下,检测绝缘子(或其他试验物品)的额定抗拉强度,高低温疲劳强度,低温脆性综合性能；适用于各种(包括野外)输电线路用绝缘子(或其他试验品)。

随着电力系统大跨距，超高压线路愈来愈多。对绝缘子（瓷、玻璃、合成）产品机械和电气性能的质量要求和产品稳定性要求也愈来愈高，为了保证试验方法准确可靠。在产品检验中，设备实现自动化、程序化更为重要。

本机也可用于各种金属材料、钢索、链条、吊装带等较长试样的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。

二、适用标准

1. GBT 1001.1-2003 标称电压高于1000V的架空线路绝缘子第1部分 《交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》

2. GBT 22708-2008 《绝缘子串元件的热机和机械性能试验》

三、产品参数：

1、zui大试验力：600kN

2、测力范围：2%～100%FS

3、试验力准确度：±1%

4、夹具连接净空尺寸（不含活塞行程）：200—3200mm

5、活塞行程：600mm；移动速度不小于120mm/min

6、测力方式：负荷传感器测力

7、控制试验方式： 计算机自动控制试验过程，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据。试验中每个试验力都可以进行保持控制，而不是个别试验力，控制时间不小于150小时。要求至少可以出以下试验曲线：试验力-时间/应力-时间/温度-时间/位移-时间/试验力-位移

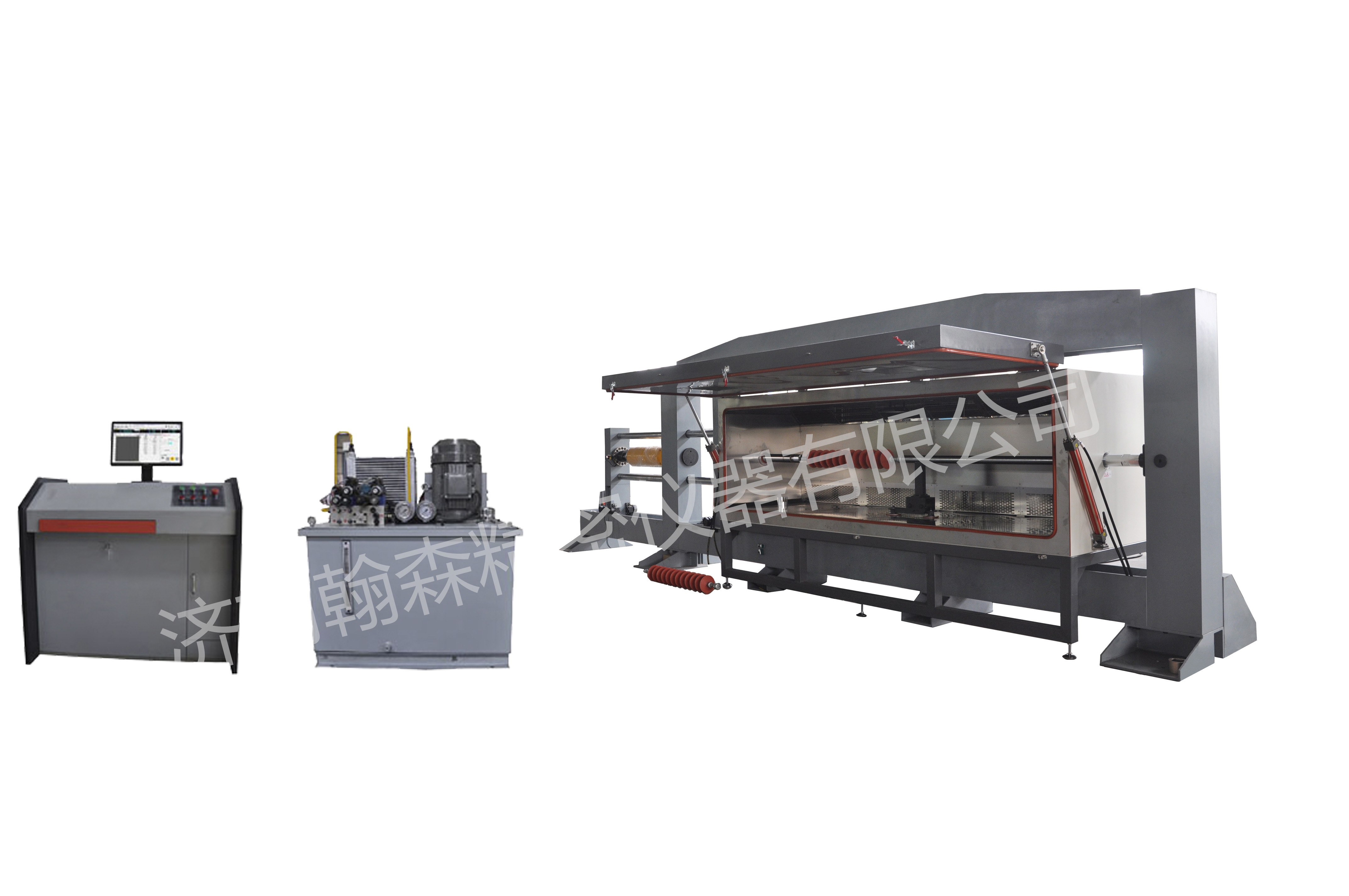

四、结构配置

采用液压油缸为动力源,高低温箱为可控温度环境,其构造保证在预设温度环境条件下进行拉伸加载运动,结合电脑信息处理系统,传感检测系统。

1、试验机主机：

1.1单出杆双作用双缸低摩擦活塞缸

采用进口密封件密封，密封可靠、使用平稳，确保了液压缸的使用寿命。

1.2油缸座

采用钢板焊接结构，外形美观大方，使用可靠。

1.3前后销轴拉头

1.4主机框架

微机控制绝缘子热机循环试验机采用我公司成熟的试验机技术，采用立式钢板及型材焊接结构。

1.5安全保护装置

当负荷超过zui大试验力的2%-5%时，自动停止试验。

1.6夹具的通用联接装置应由制造厂家提供，负荷受力工装尺寸应能按不同品种绝缘子的串联尺寸任意调节。买方提供联接夹具尺寸要求。

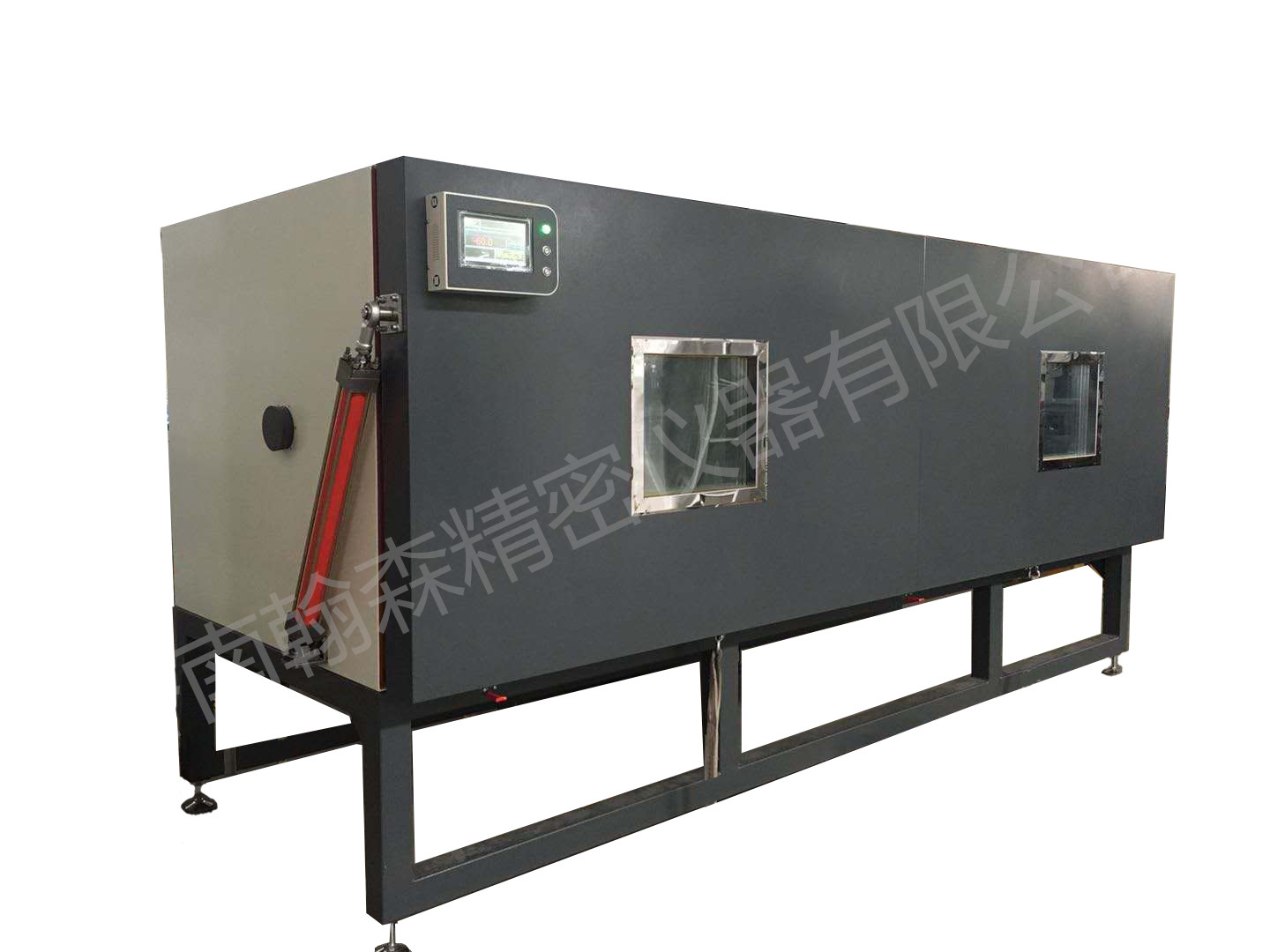

2. 高低温环境试验箱部分

2.1技术参数：

1、型      号：GDW-070型

2、工作室尺寸：3200×900×900mm   （深×宽×高）

3、外 箱 尺寸：3900×1500×1300（D×W×H）（mm）

4、温度  范围：-60℃～+100℃

5、温度均匀度：≤±2℃ 波 动 度：≤±0.5℃

6、降 温 速率：≥0.7～1.5℃ /分钟

7、升 温 速率：≥2～3 ℃ /分钟

8、电 源 电压：AC380V ±5%   50HZ   三相四线 + 接地

9、总  功  率：19.85 K W

2.2环境箱体结构：

该设备主要由箱体、制冷系统、加热系统、空气循环系统和控制系统组成。外箱体采用数控机床加工成型，造型美观大方、新颖并采用空气弹簧支承开启箱门，操作简便。

1、内箱材料：箱体内胆采用1mm厚进口高级SUS304不锈钢板。

2、外壳材质：采用1.2mm厚宝钢优质A3碳素钢板,经过磷化静电喷塑处理，增加了外观质感和洁净度。

3、保温材质：高密度玻璃纤维棉，保温厚度为大于120mm，使室内温度不会传导到设备外部，确保实验室内平衡稳定的温度。

4、温度传感器: 铂金电阻.PT100Ω/MV 。

5、加热器：全独立系统，不锈钢镍铬板型电加热器（过冲小）。

6、门框隔热: 双层耐高低温老化硅橡胶门密封条 。

7、标准配置: 附照明玻璃视窗2套、、测试引孔两个，按技术要求制作。

8、观察窗：设有防凝露带导电膜中空玻璃观察窗。

9、工作室照明：通过视窗照明装置，方便观察试验室内的试验情况。

10、设有独立限温报警系统，超过限制温度即自动中断，保证实验安全运行不发生意外。

2.3送风循环系统：

1、采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温度分布均匀。风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温度回稳时间快。升温、降温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。

2.4温度控制仪：

采用韩国高精度温度控制仪，人性化设计的操作方法，易学易用，测量精确、稳定。

1、温控仪规格： 日本“优易控”触摸屏智能型控制器，人机对话式界面，PID

自整定及模糊控制， 并带计算机通讯接口，可进行远程控制

精 度：0.1℃

解析度：0.1℃

2、测温体：PT100测试传感器

3、控制方法：升温、降温独立，独特的热平衡调温方式。

2.5安全保护装置

电源超载、短路保护、欠相、缺相保护。接地保护。超温保护。压缩机高低过压、过流、过载保护。快速无熔丝开关。为保护设备，所有报警均会自动切断电源，并发出声讯提示。

五、微机控制绝缘子热机循环试验机试验要求和程序：

1、试验要求

1.1绝缘子试品将在该设备上同时经受4次24h的冷热温度循环和机械拉伸负荷循环联合试验。根据用户要求，也可以调整为4次以上的循环联合试验。

1.2每次温度循环应包括一个冷却到-45℃ 和加热到+40℃的过程。根据用户要求和绝缘子品种，也可在上述范围内任选负温到正温的温度循环区间。

1.3每次拉伸负荷循环应包括一个施加并保持规定拉伸负荷和卸除规定拉伸负荷的过程。根据绝缘子品种和用户要求，能在24 kN ~400 kN之间任意选择，并能通过调节自动施加拉伸负荷。

2、试验程序

2.1在每次冷热循环开始前的室温下，施加规定的拉伸负荷；与每次冷热循环高温阶段结束时卸除拉伸负荷，然后立即重新加上拉伸负荷。zui后一次拉伸循环完成后， 在室温下卸除拉伸负荷。

2.2冷热循环的次序是先冷却，后加热。升温和降温速度可调节。其冷却或加热速度控制的原则是：zui高和zui低温度至少各连续保持4h。
