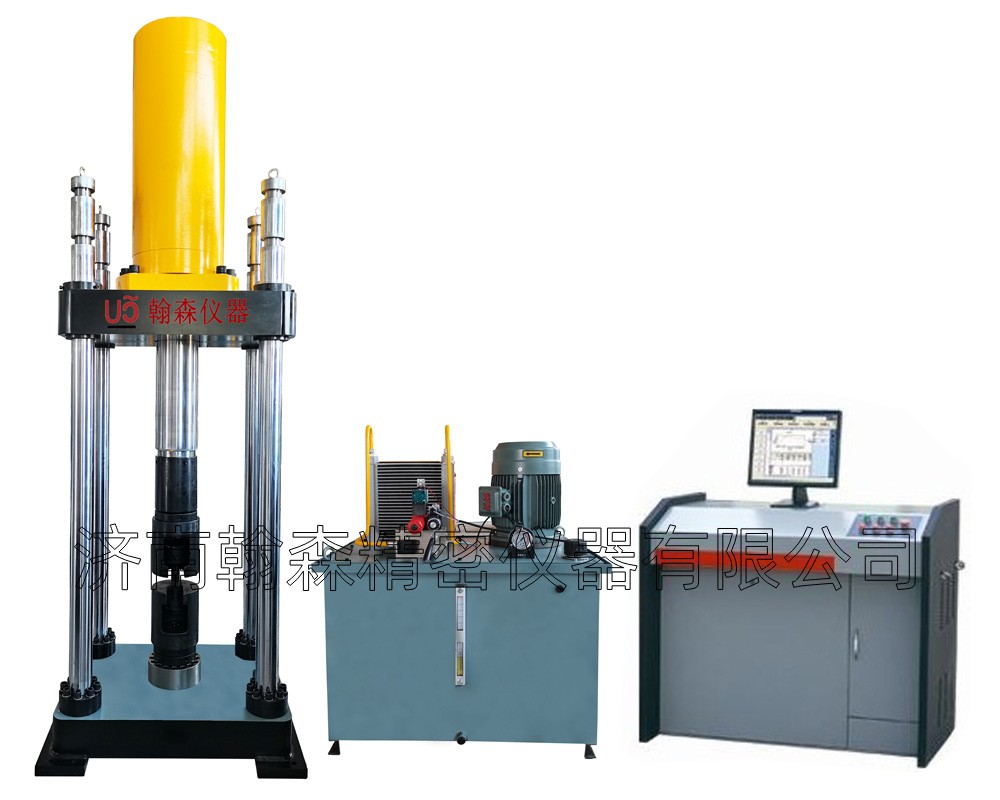

WAW-2000微机控制电液伺服螺栓拉力试验机

一、产品简介

螺栓拉伸试验机采用4柱结构主要用于各种螺栓拉伸，保载，楔负荷等试验。具有方便的电脑控制控制功能，操作直接、快速、间隙小，保证了试验的准确性，适用于冶金、建筑材料、建工检测、大专院校、科研单位等领域。

二、方案描述

2.1 主机

主机采用四柱式主机，上夹头可在一定范围内任意调整试验空间。主机部分主要由横梁、立柱、工作台三部分组成。横梁由四个立柱支撑在底座上，由螺帽加以紧固构成加荷框架。

2.2 液压系统

液压原理如下图所示，为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

2.3 控制系统

全数字闭环测控系统，代表了控制系统发展的最高水平，电气系统具有力闭环的伺服控制功能，能够实现等负荷加载和长时间载荷保持功能；试验机具备全程不分档技术，无量程切换；试验力示值误差优于±1%，试验机有效量程范围为满量程的2%--100%；实现了试验力、试样变形、活塞位移和试验进程的四种闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能。

2.4 安全保护装置

当试验力超过最大试验力的2%-5%时，过载保护，系统卸荷。(当力值超过最大力值的2%-5% 的时候，软件会弹出一个界面，提示过载，需要卸荷， 我们直接点击  卸荷  就可以了，不会对传感器早成过载，这是一个对传感器的过载保护。)

2.5 试验辅具

1.螺栓拉伸拉力碗座    一套。

 2.螺栓规格尺寸（M30  M36  M39 M42 M48）各工装一套

三、 主要性能技术指标

3.1最大试验力： 2000KN

3.2试验机级别：1级；

3.3测量范围： 2%--100%；

  3.4试验力分辨力：满量程的1/200000，

3.5示值精度：≤±1%；

3.6加荷速率：600N/s～10kN/s；

3.7有效拉伸空间：50-1000mm；

3.8活塞行程：600mm；

3.9主机外形尺寸（约）：850*850*2900mm

3.10 油源外形尺寸（约）：960*660*1115mm

3.11琴台式控制柜尺寸（约）：930×700×1115mm
