MMG-10高温真空摩擦磨损试验机

MMG-10高温真空摩擦磨损试验机

一、外观

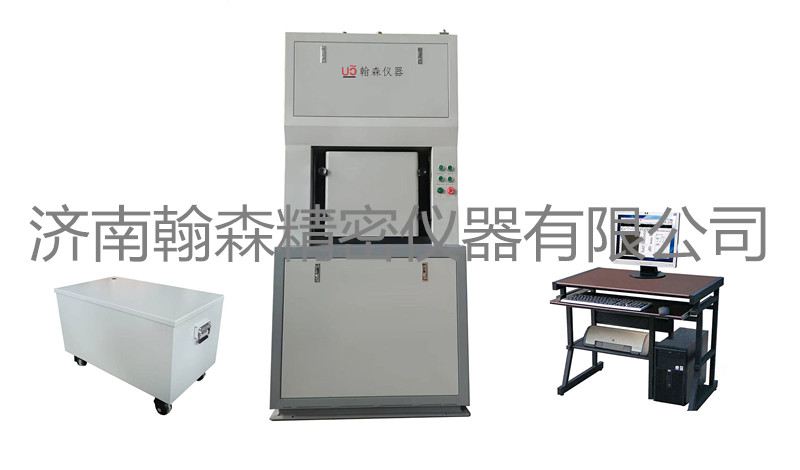

MMG-10高温真空摩擦磨损试验机试验机主体结构为机电液一体式结构，主机的右侧为计算机控制显示部分。整机结构大方，操作方便。具体如下图所示

二、概述

该机在一定的接触压力下，具有高温、常温、气氛保护等状态下的滑动运动的摩擦形式，具有无级调速系统，可在极低速或高速条件下，用来评定润滑剂、金属、塑料、涂层、橡胶、陶瓷等材料的摩擦磨损性能，特别是高温、气氛保护状态下的三体磨损性能具有.并且有很大的摩擦副扩展空间，例如低速销盘（具有大盘与小盘，单针与三针）摩擦功能、四球长时抗磨损性能和四球滚动接触疲劳、球—青铜三片润滑性能、以及止推垫圈、球—盘、泥浆磨损、橡胶密封圈的唇封力矩和粘滑摩擦性能的试验。

本试验机为机电液一体化精密试验仪器。采用进口液压泵为动力源，溢流、节流、换向阀均为中国台湾原装。液压缸采用无摩擦柱塞缸，保证力值准确。主轴电机选用东元伺服一体化调速系统及电机，转速稳定，扭矩大，调速范围宽，噪音小。测量参数包括试验力、摩擦力、试验时间、试验周期（主轴转数）。对于四种参数可根据所研究的材料预置，以达到最佳使用效果，当任何一个参数超过预置值时，对应的报警灯亮，同时主轴停止转动。所有的测量轴结果均可以在计算机屏幕上实时显示，同时记录试验曲线。并保存试验曲线。

三、主要技术指标

1. 试验力

1.1轴向试验力工作范围（无级可调）     10～10kN

1.2试验力示值相对误差              ±1%

1.3试验力示值零点感量              ±1.5N

1.4试验力自动加荷速率              500N/min

1.5试验力长时自动保持示值相对误差    ±1%

2. 摩擦力矩

2.1测定最大摩擦力矩            15N.m

2.2摩擦力矩示值相对误差          ±2%

2.3摩擦力荷重传感器            500N

2.4摩擦力臂距离                       50mm

3. 主轴无级变速范围

3.1单级无级变速系统           1～2000r/min

3.2主轴转速误差             ±1%

4. 试验介质：              气体、磨料等。

5. 试验机加热系统

5.1筒式加热炉                   室温～1100℃

5.2 S型热电偶               2支（配筒式加热炉）

5.3温度控制精度              ±（0.3+0.005t）℃

                  式中“t”为试验温度绝对值

6.试验机主轴锥度：             1：7

7.试验机主轴与下副盘最大距离          ＞75mm

8.试验机主轴控制

8.1手动控制                   可手动启动或停止

8.2时间控制                   可以设定任意试验时间

8.3转数（周期）控制              可以设定试验转数

8.4摩擦力矩控制                 可预置摩擦力矩控制

8.5 微机控制                  可设定程序控制

9.试验机时间显示与控制范围        1s～999小时

10.试验机转数（周期）显示与控制范围   （1～99）×10⁵

11.试验机主电机输出最大力矩       15N.m

12.高温炉真空度                   10^-2 托
