微机控制500T电液伺服压剪试验机

微机控制500T电液伺服压剪试验机

一、外观

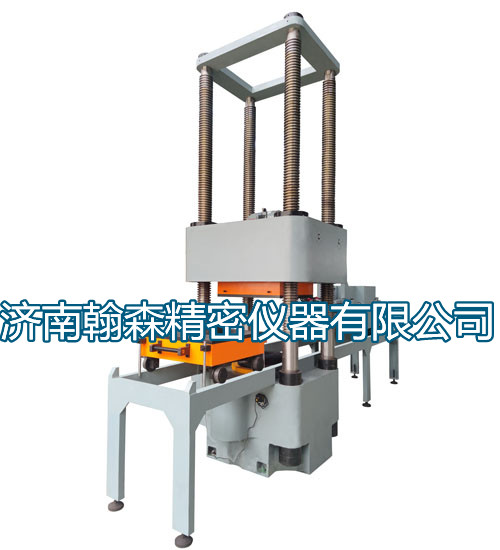

主机结构大方，操作方便。具体如下图（以实物为准）所示

二、概述

试验机整机主要有主机、伺服油源、计算机控制系统等组成。主机采用下置式伺服油缸、四丝杠框架式主机，试验空间无级可调，方便不同高度的试验需求，底座、横梁采用整体铸造结构，其结构布筋分布合理，工件刚度大，外型美观大方，保证整个零件安全可靠xing。试验机采用液压加荷、油压传感器测力、PC机—电液伺服系统自动控制。

产品广泛应用于建材、冶金、科研单位、大专院校、质量检测中心和商品检验部门，从常规试验到新材料的开发研究，该试验机能满足不同层次的不同要求，高效率、高精度的为您服务，是一种理想的生产、科研和教学等行业的试验设备。

三、主要技术指标

轴向测力系统：

1、zui大试验力：5000kN；

2、试验力测量范围：2%~100%

3、试验力示值相对误差：≤±1%；

4、测力方式：高精度液压传感器测力；

5、试验力zui小分辨率：60N；

6、采用单柱塞缸，活塞行程300mm；

7、位移测量范围：不小于0-300mm；分辨率：优于0.01mm；

8、活塞上升速度：0～50mm/min（可调）

9、位移测量范围（mm）：0-300；

10、位移测量精度：±0.5%Fs；

11、变形测量分辨力（mm）：0.01(垂向变形)， 0.001(径向变形)；

       变形测量：四只数显百分表测量试样垂向变形,

       光栅尺测量试样径向变形；

       变形测量范围（mm）：0-50（垂向变形）、0-200（径向变形）；

12、轴向试验调整空间（mm）：0～800（可调）；

13、上下压板尺寸（mm）：800×600；

14、等速试验力控制范围：0.5kN/s～25kN/s（控制精度1%）；

      等速位移控制范围：0.1 mm /min～50 mm /min；

15、控制方式和数据处理：计算机伺服系统及数据（载荷、位移）图形采集处理等；负荷保        持功能：具有高精度比例伺服阀负荷保持，进行垂向试验力的多级控制。液压加载，微        机伺服自动控制，压力传感器测量，屏幕显示

16、立柱中心距：1000mm×800 mm；

17、横梁升降速度：200mm/min；

18、试件运输和定位小车、轨道及附属装置1套，轨道长度：5m；

       标准配件：上下压盘（800mm×600mm） 1套；

19、主机外型尺寸（长×宽×高）：约1250mm×1050mm×2800 mm；（地下1200mm）

横向剪切力施加装置:

1、zui大试验力：1000kN；

2、试验力测量范围：2%~100%（相当于四档）

3、力示值相对误差：≤±1%；

4、采用单出杆双作用活塞缸，活塞行程200mm；

5、活塞推进速度：0～60mm/min（可调）；

6、位移变形测量精度：±0.5%FS；

7、位移及变形测量：高精度位移传感器（光栅尺）测量试样的剪切变形

8、测力方式：高精度负荷传感器测力；

9、剪切变形测量范围：不小于0～200 mm；分辨率优于0.001mm；

10、液压加载，微机伺服自动控制，高精度负荷传感器测量，屏幕显示。

11、负荷保持功能：具有高精度比例伺服阀负荷保持，进行横向剪切力的多级控制。

12、采用低阻尼组合式密封元件，试验力保持稳定可靠。

四、试验机的工作条件

4.1、在室温10℃-35℃范围内，相对湿度不大于80%；

4.2、在稳固的基础或工作台上，正确安装；

4.3、在无震动的环境中；

4.4、周围无腐蚀性介质；

4.5、电源电压的波动范围不应超过额定电压的±10%；

4.6、试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；
