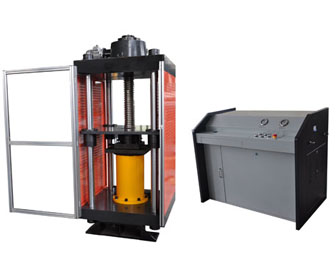

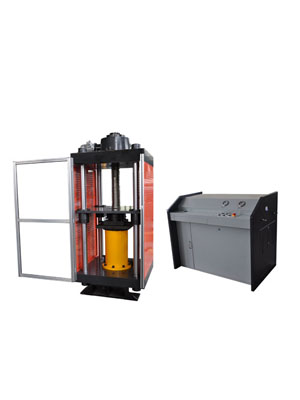

YAW-1000E型微机控制电液伺服压力试验机​

YAW-1000E型微机控制电液伺服压力试验机

一、结构介绍：

YAW-1000E型微机控制电液伺服压力试验机采用四柱式主机，主要用于多种材料的压缩试验，例如：水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。除了软件已经具备的几十种试验标准方法外，用户还可以自己编制各种标准方法的应用程序。

二、 主要性能技术指标

2.1zui大试验力： 1000KN

2.2试验机级别：1级；

2.3测量范围： 2%--100%；

2.4试验力分辨力：满量程的1/200000，

2.5示值精度：≤±1%；

2.6加荷速率：600N/s～10kN/s；

2.7活塞位移速度：0－80mm/min可调；

2.8上下压盘尺寸：上压盘尺寸（方形）280*280 mm（带有球面），下压盘尺寸（方形）300*300 mm；

2.9上下压盘间距：0-500mm（自动调节空间）；

2.10活塞行程：250mm；

2.11电源功率(油源中的所配的电机的功率）：3.0kW（380V）；

2.12 主机外形尺寸

2.12.1当2个压盘接近贴合时（约）：850*850*2177mm

2.12.2当压盘上升到最高端时（约），850*850*2700mm

2.12.3立柱间距 ≥600*600mm（zui上限尺寸650mm)

三、试验机的工作条件

3.1在室温10℃-35℃范围内，相对湿度不大于80%；

3.2在稳固的基础或工作台上，正确安装；

3.3在无震动的环境中；

3.4周围无腐蚀性介质；

3.5电源电压的波动范围不应超过额定电压的±10%；

3.6试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；

四、使用与操作

4.1   使用前的准备与检查

4.1.1 检查油源油箱内的液压油是否充足，油管及电缆线连接是否正确完好，无松动现象。

4.1.2 检查电源线，包括380V电源和220V电源，微机以及控制器电源线是否正确。

4.1.3 检查控制器后面板各接口是否接好，与计算机连接是否正确及各种调线连接是否正确。

4.2 试验机操作程序

4.2.1启动步骤

（1）打开稳压电源开关，启动电脑。

（2）打开计算机启动试验软件。

4.3 运行试验软件，详细操作见关于软件操作说明书的随机文件。

4.4 如果不需要再试验了，关闭液压源，退出控制程序，关闭计算机。

4.5 关闭电源，擦拭设备。
