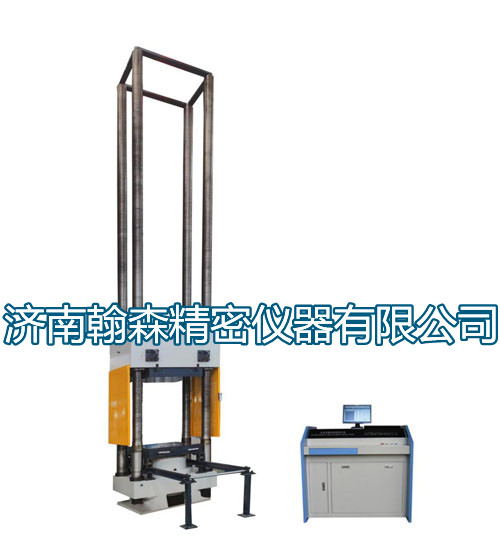

HST-5000长柱压力试验机

一、产品使用范围

      HST-5000长柱压力试验机主要用于试样抗压强度试验和试件的拉伸试验。同时也用于液压千斤顶、金属材料及金属结构件的抗压强度试验。增加弯曲装置后也可做以上构件的弯曲试验。本试验机适用于冶金、建材、航空、航天、大专院校、科研单位等领域，并根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据，是交通、建材、冶金、航空、航天、大专院校、科研单位等理想的试验设备。

二、产品简介

      HST-5000长柱压力试验机采用油缸上置式、四立柱结构，机架刚度强度高，变形小，试验空间无级可调，方便不同高度的试验需求。采用XG自主研发并专有多通道闭环协调加载电液伺服控制系统，微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、能自动连续平稳加载、自动保载、自动采集并储存数据、储存、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。

三、主要技术参数

（1）zui大试验压力：5000kN；

（2）试验力有效测量范围：500kN～5000kN；

（3）zui大试验拉力: 2000kN;

（4）试验力有效测量范围：150kN～2000kN；

（5）测力方式：负荷传感器测力；

（6）试验力精度：≤±1%；

（7）试验机底座尺寸：4000×1500mm；

（8）底座表面按300mm×300mm 间距加工M36 的连接用锚栓孔；

（9）试验机安装试验件zui大净空间：500-4000mm，可无极调整空间；

（10）柱平面轴线尺寸：1150×1200mm；

（11）活塞行程：500mm；

（12）活塞zui大移动速度：50mm/min；

（13）配有拉压双向球头、弯曲支座、压辊、连接用锚栓；

（14）主机外型尺寸（长×宽×高）：约4000mm×1600mm×5800mm；

（15）应能多通道闭环协调加载伺服控制系统及控制协调多级液压加载、连续加载平稳、多级试验力保持、自动保载、自动存储、显示试验力及试验曲线；

（16）配备试验力值和位移两个闭环控制回路，两种控制模式之间可在平滑切换。
