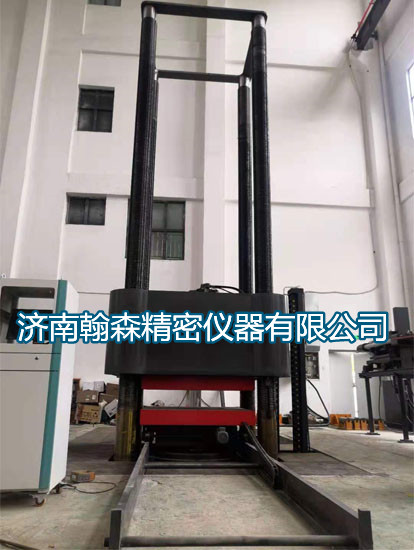

HST-20000长柱压力试验机​

HST-20000长柱压力试验机

一、简介

      HST-20000长柱压力试验机微机控制长柱压力试验机主机垂向油缸采用单出杆柱塞式油缸施加试验力，加载系统采用微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。采用高精度油压传感器测力、比例伺服阀元件，使整机xing能稳定可靠。符合《JT391-2008》的标准要求并符合相关国家标准的要求。

二、主要技术指标

1、试验机垂向主要技术指标

(1)zui大试验力：20000kN；

(2)试验力测量范围：1%~100%

(3)试验力示值相对误差：≤±1%；

(4)测力方式：高精度负荷传感器测力；

(5)试验力zui小分辨率：600N；

(6)采用单柱塞缸，活塞行程500mm；

(7)位移测量范围：0-500mm；

(8)分辨率：优于0.01mm；

(9)活塞上升速度：0～60mm/min（可调）；

(10)位移测量范围（mm）：0-500；

(11)位移测量精度：±0.5%Fs；

(12)▲轴向试验调整空间（mm）：0～5000（可调）；

(13)上下压板尺寸（mm）：1500×1600×180；

(14)等速试验力控制范围：0.5kN/s～25kN/s（控制精度1%）；

(15)等速位移控制范围：0.1mm/min～60mm/min；

(16)控制方式和数据处理：计算机伺服系统及数据（载荷、位移）图形采集处理等；

(17)负荷保持功能：具有高精度比例伺服阀负荷保持，进行垂向试验力的多级控制。液压加载，微机伺服自动控制，压力传感器测量，屏幕显示

(18)立柱中心距：1800mm×1470mm；

(19)横梁升降最大速度：100mm/min；

(20)试件运输和定位小车、轨道及附属装置1套，轨道长度：≧5m；

(21)标准配件：上下压盘（1500×1600×180mm）1套；

(22)主机外型尺寸（长×宽×高）：约2400mm×2230mm×10200mm；（地下2500mm）。

2.多功能液压伺服系统

(1)伺服阀：≧40升/分；（力士乐）

(2)油泵：≧25升/分；（日本不二越）

(3)精密滤油器：过滤精度达到GB/T14039-9315/13级标准；

(4)油箱：要求抗腐蚀xing能、散热xing能好；

(5)具备远控开、停油泵以及远控调压，数字显示油压、油温等功能

(6)▲系统噪音≦65dB。

（7）总功率：不大于15千瓦

级管理权限设置功能、手动输入功能，且可根据用户要求进行免费修改和升级
