摩擦磨损试验机的原理实验过程

作者: admin 时间:2017-05-31 来源:未知
摘要:试样的待磨层与摩擦纸,在荷重摩擦体的作用下,以规定的速度相互摩擦。通过测量摩擦前后密度的减少量(或涂层厚度的减少量),来判断墨层(或涂层)的耐磨性。...
试样的待磨层与摩擦纸,在荷重摩擦体的作用下,以规定的速度相互摩擦。通过测量摩擦前后密度的减少量(或涂层厚度的减少量),来判断墨层(或涂层)的耐磨性。

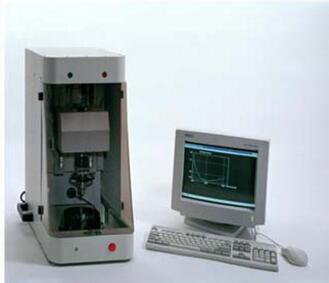

摩擦磨损试验机结构原理
    采用微电脑控制、LCD动态显示、机电一体化原理,进行设定的摩擦试验。试验前将试验标准要求的、或操作者自定的摩擦次数输入控制系统,试验则可实现自动控制,并在每次试验结束后蜂鸣提示。控制系统具有断电记忆功能,即每次重新上电后,保持上次断电前输入的参数状态。执行机构采用高精度齿轮减速微型电动机驱动摩擦体进行直线往复摩擦运动。
●主轴及驱动系统
    试验机主轴及其驱动系统由交流电机、圆弧齿形带、圆弧齿形带轮、测速齿轮、光电编码器、主轴、一对向心推力轴承及主轴转速测量控制系统和主轴转速测量显示系统等组成。主轴可通过操作面板上的调速旋钮对电机进行无级调速,电机再通过一对圆弧齿形带轮、光电编码器将测得的转速信号分别传至主轴转速测量控制系统和主轴转速测量显示系统。
●液压施力系统

    液压油源、油缸、柱塞及试验力测量控制系统组成试验机的施力系统。电机、驱动齿轮泵将液压油经吸油滤油器从油箱中压入主油路系统,再经精滤油器到油缸,齿轮泵的出口压力由压力表测量显示。
●摩擦副及摩擦力测量系统
    摩擦磨损试验机试验时,上面的一个钢球通过专用的钢球夹头固定在主轴下端的锥孔中,并随主轴一起转动;下面三个钢球固定在油盒中,不得转动和滚动。试验力是由柱塞,经过推力轴承,力矩轮、油盒传递到摩擦副上的。当上、下摩擦副间有一定的试验力,而主轴以一定的速度转动时,上、下摩擦副间就产生一定的摩擦力带动油盒、力矩轮等一起转动。摩擦力测量传感器将测得的信号传递到摩擦力测量显示系统进行数字显示和自动记录,并与设定的摩擦力值比较,当超过设定值时,主轴自动停车保护并报警显示。
