一、产品简介

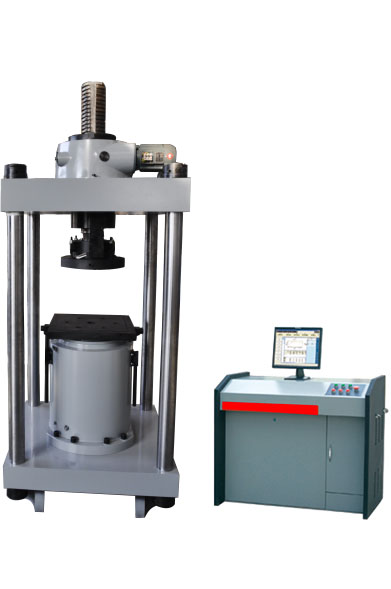

YAW-3000E型微机控制电液伺服压力试验机采用四柱式主机，主要用于多种材料的压缩试验，例如：水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。

二、产品结构及性能

2.1主机

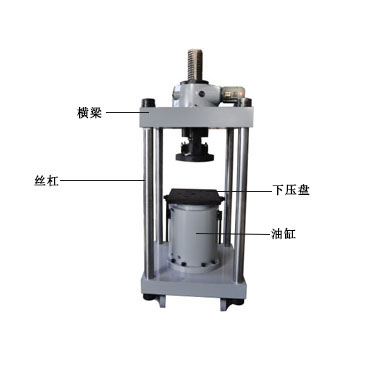

主机采用四柱式主机，上压盘可在一定范围内任意调整试验空间。主机部分主要由横梁、丝杠、工作台三部分组成。横梁由四个立柱支撑在底座上，由螺帽加以紧固构成加荷框架；上压盘装有球面座，加荷时可根据试件形状自动调整方向，使试件受力均匀；横梁上装有调整电机，由电机带动链条传动自动调整试验空间；油缸及活塞是主机的主要部分，它们的接触表面经过了精密加工，保持一定的配合间隙和适当的油膜，使该油缸的寿命达到20年以上。当油泵送来的高压油进入油缸后，下压盘上升，使负荷逐渐作用在试样上。

2.2 传动系统

上压盘升降采用电机、链条减速机构、螺母丝杠副传动，实现压缩空间的调整。该传动系统具有自保护功能，当上压盘接触到试样之后，达到约2kN的力量时，升降电机与减速机自动脱开，试验人员不必一直盯着压盘和试样的距离，对电机也起到保护作用。

2.3 液压系统

油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

三、技术参数

3.1zui大试验力： 3000KN

3.2试验机级别：1级；

3.3测量范围： 2%--100%；

3.4试验力分辨力：满量程的1/200000，

3.5示值精度：≤±1%；

3.6加荷速率：600N/s～10kN/s；

3.7活塞位移速度：0－80mm/min可调；

3.8上下压盘尺寸：280*280 mm，300*300 mm；

3.9上下压盘间距：0-500mm（自动调节空间）；

3.10活塞行程：250mm；

3.11电源功率：3.0kW（380V）；

3.12 主机外形尺寸（约）：850*850*1700mm  立柱间距 600*600mm

3.13 重量约：3000 kg
