产品介绍

电液伺服稳定杆疲劳试验机广泛应用于材料疲劳和零部件的动、静态力学性能试验，满JB/T12794.1-2016《横向稳定杆》执行标准。采用“单元化、模块化、标准化”开发理念，吸取guo际xian进电液伺服动态试验机技术，结合国内用户的实际使用状况设计而成。电液伺服动态试验机的关键配套元件选用guo际、国内同类产品的著名品牌产品。大大提高了系统的稳定性和可靠性，系统的关键单元和元件均采用当今guo际先进技术制造，整个试验系统的整体性能与guo际著名动态试验机公司产品技术水平相当。该系列产品具有使用方便，控制精度高，可靠性好等特点。

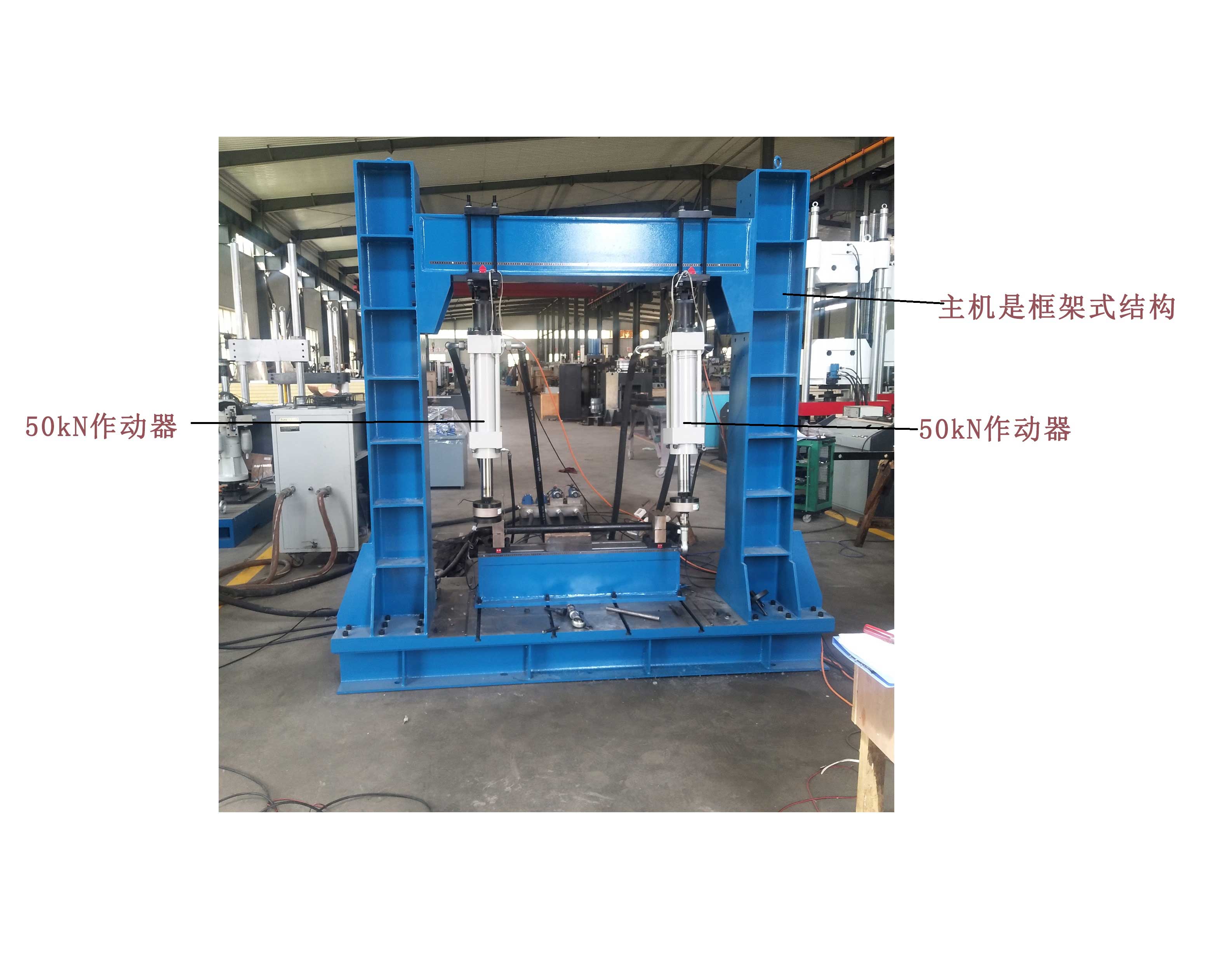

主机为两立柱框架式结构， 50kN 伺服直线作动器上置于主机框架内部。移动横梁上置，上横梁悬挂两个 50kN 作动器，根据稳定杆的两孔之间的距离可以调整两作动器的距离。作动器顶部与横梁连接部分设计安装万向球头，以适应加载过程中由于稳定杆变形引起的偏置载荷。

产品参数：

1、zui大静态试验力：±50kN，静态示值精度：全程不分档 ±0.5%；

2、zui大动态试验力：±50kN；动态波动度：不大于±0.5%。

3、通道数：双通道

4、作动器zui大振幅：±100mm，以满足±20度为标准，示值精度±0.5%。

5、频率范围：0.01—20Hz

6、位移测量精度：±0.5%示值 （全程不分档）

7、位移测量分辨率（磁致伸缩位移传感器）：0.01mm。

8、多段函数发生器。

9、计数器：999,999,999,可预置

10、控制方式：负荷、位移、变形控制方式，主要试验波形：由控制器支持（包括正弦波、方波、三角波、斜波）；

11、zui大试验空间：400mm（含夹头）

12、立柱间距离：1300mm。

13、主机刚度：3.3*10 8 N/mm.

14、外形尺寸：约 1900*700*2160

15、工作压力：21 MPa

16、恒压伺服泵站规格：流量 60L/min，21Mpa，电机功率 30kW，1450r/min；

17、力臂 420mm 时，工作角度±20°
