产品介绍

吊装带卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，圆柱销插装试样，负荷传感器测力，具有效率高、寿命长、噪音低、免维护的优点。适用于吊装带、绳索、钢丝绳等试样的拉伸测试，自动求取zui大试验力值、抗拉强度和伸长率等参数，并可随时打印试验报告曲线。

功能特点

1. 关键零部件，采用guo际著名品牌，如松下伺服系统，全铨载荷传感器，内米控光电编码器等。

2. 圆弧齿形同步减速系统，具有效率高、寿命长、噪音低、免维护的优点。采用纯数字的锁相环位置脉冲控制模式，无零飘、无失调。

3. 采用高精度滚珠丝杠加载，加载平稳，试验机的寿命长，长期稳定性好且节能。

4. 多种保护措施。如：功率环节的各种电气保护，软件部分的超载，超位移保护，机械强制安全限位保护等。

5. 简单，可靠，功能强大的用户操作界面。

6. 开放的数据结构，无论是结果参数还是过程数据都允许用户随机调用，对科研与教学非常有利。

7. 用户自编辑报告功能。数据可方便的导入Excel表格，方便用户后期处理。

整体方案简述

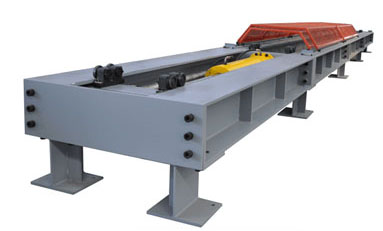

1.主机系统（如图）：

主机部分主要由油缸座、油缸活塞、移动横梁、固定横梁及负荷传感器等部件组成。油缸座、钢板焊接框架、移动横梁和固定横梁形成受力框架，移动横梁和固定横梁上装有拉伸夹具用以夹持试样的两端，单出杆双作用低摩擦活塞缸在液压油的作用下带动移动横梁运动，从而将试验力施加到试样上。固定横梁与受力框架之间采用插销连接，手动调整试验空间。

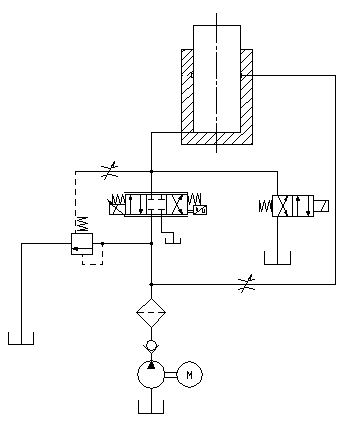

2.油源（液压动力）系统：

油源系统由油泵电机组、油箱（含阀组及配套设施）、管路系统、强电系统四大部分组成。
