液压万能试验机是材料力学测试设备中不可缺少的实验仪器之一，在使用液压万能试验机时应该充分了解其结构原理，那么，液压万能试验机主要由哪些部件组成的呢？

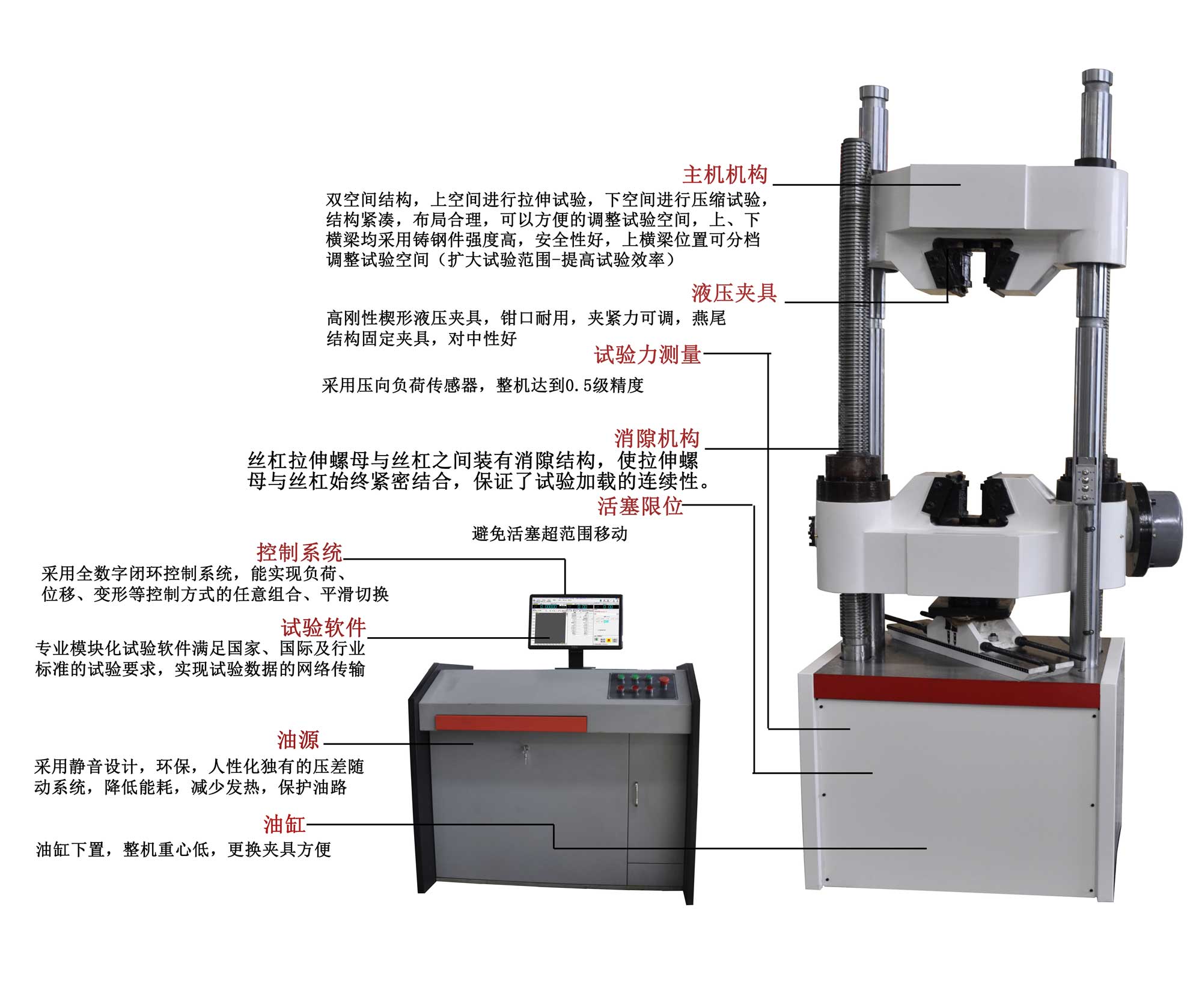

1、主机部分

液压式万能试验机属于大吨位实验仪器，是由液压油提供动力驱动，主机由底座、液压油缸、工作台、传感器、立柱、试样夹紧系统、移动中横梁、试验辅具等组成。

2、测量部分

测量部分属于电器元件，都安装在主机上，主要由力传感器、电子引伸计、拉绳传感器组成，它们的功能是测量材料的试验力及材料拉伸时的位移、变形等测量。

3、动力驱动部分

动力驱动部分是为主机提供油压压力的关键部件，主要由高压齿轮泵、电液伺服阀、高压滤油器、液位计、油箱、调节阀、阀块等组成。

4、电气部分

电器部分安装在液压泵站的右侧，由一个单独的空间，主要组件包括开关按钮、漏电保护器、交流接触器、继电器等，功能是控制主机及横梁移动、主机开关、限位保护机构等。

5、测试数据采集

液压万能试验机数据采集及控制部分是该机的核心大脑，包括品牌商用电脑、打印机、手控盒、信号放大器、测控软件等组成。它的主要功能是显示、采集、计算、处理，可以自动求取各种材料的试验力、抗拉强度、延伸率等，测试结果一目了然。
