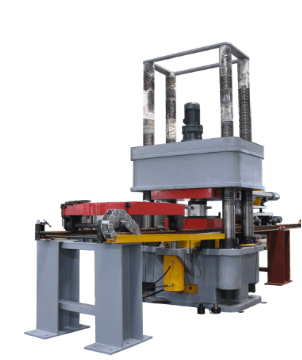

1000T橡胶支座疲劳试验机:进行橡胶制品的疲劳性能试验

1000T橡胶支座疲劳试验机:进行橡胶制品的疲劳性能试验

本设备主要用来测试各种滑板的初始静摩擦力、滑动摩擦力，也可以进行橡胶制品和其它各种材料的抗压特性、负荷变形特性以及疲劳性能的试验。

设备由纵向和水平两套装置构成，可以单独纵向加载，对试件进行抗压试验，测试试件的抗压性能，测量试件的载荷变形关系。

可以纵向、水平同时加载，在垂直方向施加规定的载荷时，对水平方向按要求的方式进行加载，完成摩擦试验、剪切试验以及疲劳试验。

可以满足客运专线桥梁盆式支座暂行技术条件中规定的“聚四氟乙烯板与精轧不锈钢板的线磨耗率试验条件"、“UHMW—PE改性超高分子量聚乙烯板摩擦系数试验条件"、“UHMW—PE改性超高分子量聚乙烯板磨耗率试验条件"的试验要求，自动试验、自动计算结果。

二、设备构成

设备由以下几部分构成：机械框架、液压源和电器控制柜。

机械框架

机械框架有两部分：竖向结构和水平结构。

竖向结构为四立柱，受力大于1000kN（100吨），立柱具有足够的刚度，保证竖向加载不发生变形。上横梁安装加载油缸，油缸上装有负荷传感器，实时检测竖向的作用力。

水平结构安装在右侧，zui大受力50kN（5吨），底座安装在下底板上，保证水平受力时不发生间隙移动。油缸为伺服作动器，启动灵敏度高，响应灵活，密封性能好，保证长时间动态试验时，油缸动作迅速，不因磨损发生漏油。考虑到摩擦试验时，因试件受压和长时间摩擦损耗，将产生一定的变形，连接杆由U形槽连接，在试件产生变形时，自动上下移动，保证摩擦受力始终为水平方向。

液压源

液压源用于对系统提供液压动力。由于试验时间很长，故液压源的体积一定要足够大，并安装有冷却装置。对应竖向和水平两个加载油缸，液压源上安装两套装置，分别为竖向和水平油缸提供液压动力。由于试验要求较高，特别是水平方向，要求拉伸速度较快，所以由进口伺服阀控制，保证油缸可以快速动作。为适应伺服阀对油液清洁度的要求，避免阀芯受堵卡住，必须安装滤油器。

电控柜

电控柜为金属桌式，里面安装电器元件，上面放置计算机。电控柜上装有开关门，方便检修，既能屏蔽干扰，又方便操作。

三、技术参数

竖向加载系统（1000kN）

四、立柱结构

工作空间：高度大于800mm，宽度大于600mm。

zui大载荷：1000kN（100吨）

负荷测量范围：0.5% - 100% FS

负荷测量精度：测量点的±0.5%

油缸zui大行程：100mm

油缸运行速度：0- 50mm/min

载荷保持误差：小于设定值的0.3%（整个保持时间内）

载荷保持方式：微机自动控制

水平加载系统（50kN）

zui大载荷：50kN（5吨）

载荷测量范围：0.5%-100%zui大力

载荷测量精度：测量点的±0.5%

位移测量范围：0-100mm

位移测量精度：误差小于0.5%

位移分辨率：0.01mm

油缸zui大行程：100mm

油缸运行速度：0-15mm/s

油缸运行方式：静态加载、动态加载

动态加载方式：正弦波、三角波、方波、随机波

动态加载频率：0-2Hz

液压系统

液压源体积：0.6m x 0.5m x 0.8m

纵向液压泵流量：5L/min

纵向液压压力：25MPa

水平液压泵流量：5L/min

水平液压压力：21MPa

液压油：45#抗磨液压油

滤油器精度：<3u

油温控制：连续工作时，油温不高于50

4、试验标准

客运专线桥梁盆式橡胶支座暂行技术条件

JT/T391-2009公路桥梁盆式支座

TB/T2331-2004铁路桥梁盆式橡胶支座

客运专线桥梁盆式橡胶支座暂行技术条件

客运专线桥梁圆柱面钢支座暂行技术条件

客运专线桥梁盆式橡胶支座暂行技术条件补充规定
