济南电子万能试验机:引伸计的作用

济南电子万能试验机:引伸计的作用

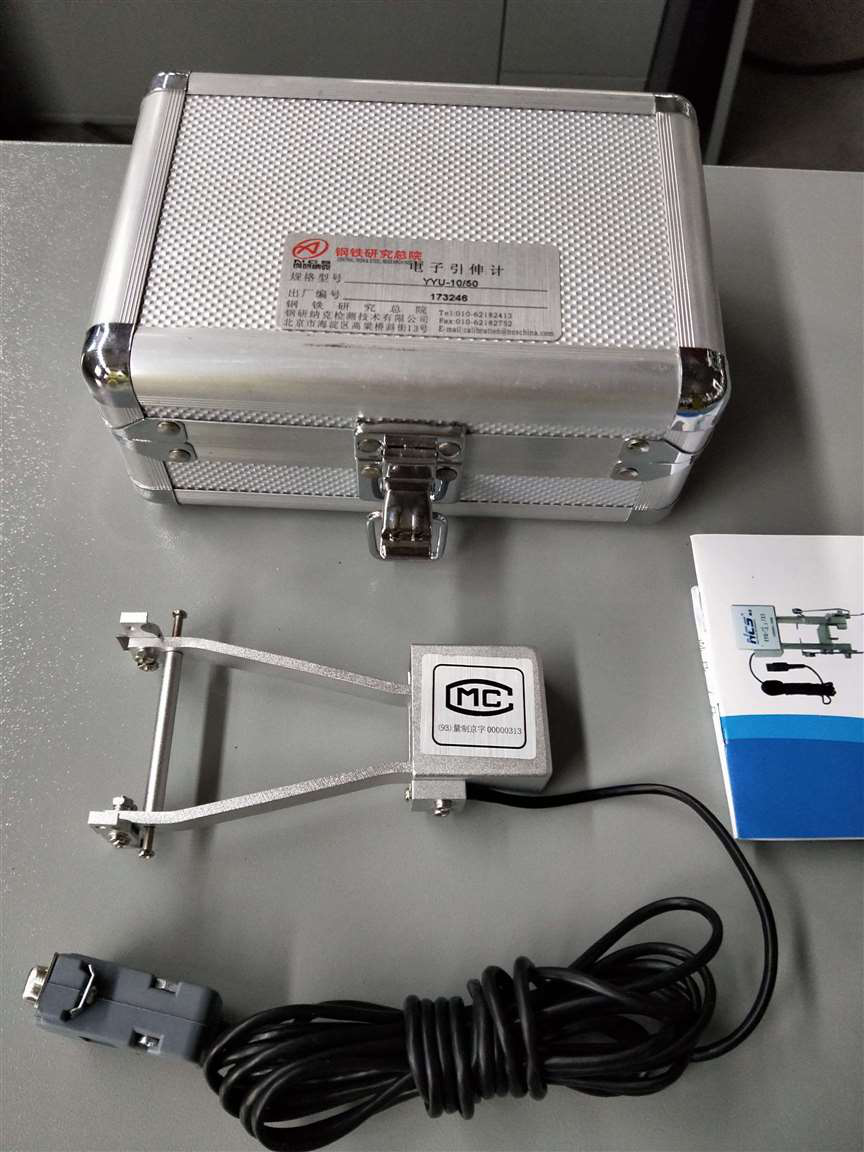

一、电子万能试验机引伸计的构造原理： 引伸计由装有一个千分表和一套利用球铰作为支点组成的杠杆机构而构成。用手握住球铰引伸计，将试样装入标距叉中，用尖头螺钉卡紧试样，使上、下标距叉与试样联成一体。在拉力作用下，试样伸长ΔL。在试样变形过程中，其上标距叉不发生转动，而下标距叉由于球铰的作用转动了一微小角度。球铰中心至千分表测杆轴线的距离等于球铰中心至试样轴线距离的两倍。所以，千分表的变形读数为试样轴线在标距内伸长的两倍。由于千分表的放大倍数为1000，故该引伸计的放大倍数为2000。也就是球铰式引伸计千分表长针走动一格时，试样伸长了1/2000mm。

二、电子万能试验机上引伸计的操作步骤和注意事项：

1、根据所测量试样尺寸的实际需要，调整引伸计标距。使引伸计的标距等于所测量试样要求的标距。

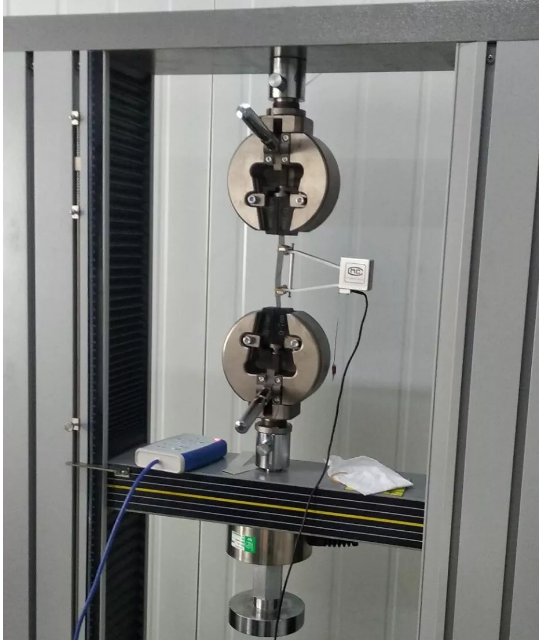

2、将试样安装在万能试验机的上、下夹头中。进行材料的弹性模量测试时，可对试样施加一定的初载荷F0（相应于弹性变形载荷的5％～10％）。然后把引伸计小心地装在试样上，检查调整引伸计与试样的接触松紧是否适宜，表盘指针转动是否灵活。

3、确认测试系统安装正确后，便可进行正式试验。

4、注意事项 1）引伸计安装在试样上时，应尽可能地使仪表的纵向对称平面与试样轴线处在同一平面内，不得使标距叉发生明显的左右倾斜。2）试样的实际变形，绝对不允许超出引伸计的量程，否则引伸计就会损坏。 电子万能试验机上的引伸计是用来测量试件微小线伸缩变形的仪器。它一般由三个基本部分组成，即感受变形部分；传递和放大部分；显示部分。
