一、产品简介：

      本实验及安装平台主要用于对多规格保真取芯器的安装及测试。该机由空心可移动扭转液压动力加持部分及空心可移动检测扭矩被动加持部分、还有八组保真取芯器水平升降平台，可移动扭转动力加持部分可实现Y、Z方向的位置对中移动调节功能（垂向可任意调节高度，前后方向可任意位置调节）；加持部分X方向通过伺服电机带动精密齿轮齿条调节。由工业计算机通过专用编程的控制软件进行调节，运动速度任意可调，也可以手控盒手动调节。

二、主要性能技术指标:

扭力传感器：            1500Nm

推拉力：                20kN

结构形式：              卧式机架结构

试验操作高度：          1450mm

取芯器外径范围：        ￠22-￠110

驱动控制方式：          微机控制伺服电机、伺服液压控制

试验类型：              常温扭转、推、拉

过载保护：              1.03％过载保护(无变形、无机械损伤)

扭力示值准确度：        优于示值的±1%

分辨率：                500000码，且全程分辨率不变

扭力值测力范围：        2%～100%F·S（全程不分档）

试验速度范围：          0-5转/分钟满负荷无极调速

中心平行对中精度：      优于0.1 mm

液压恒压站：            4-20兆帕

留视觉接口：            配日本基恩士    精度1/2000

旋转加持部分前后调节范围(Y向)：          0±50mm

旋转加持部分上下调节范围(Z向)：          0±40mm

成品库：                3条

主机zui大外形尺寸：      约11×1.3×2.3m（长×宽×高）

三、工作条件:

3.1室温10~35○C范围内；

3.2相对湿度不大于80%；

3.3周围无震动，无腐蚀xing介质和无较强电磁场干扰的环境中；

3.4电源电压的波动范围不应超过额定电压的±10%，频率的波动范围不应超过额定频率的2%，三相电压的不平衡电压不应超过10V；

3.5在稳固的基础上正确安装， 水平度不超过0.1/1000.

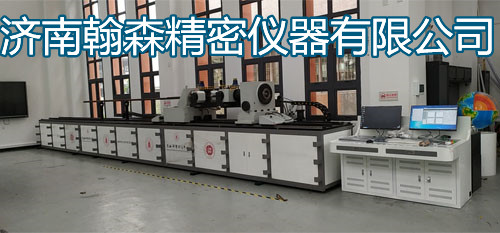

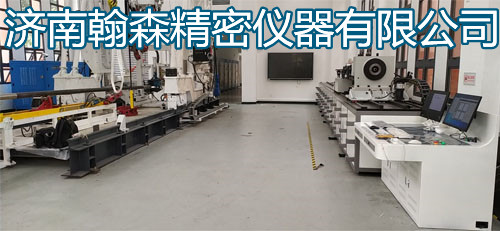

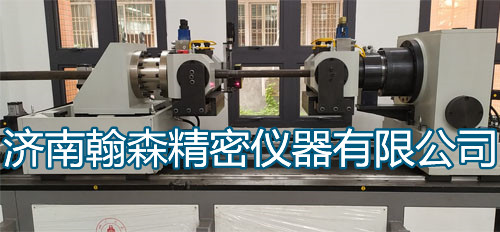

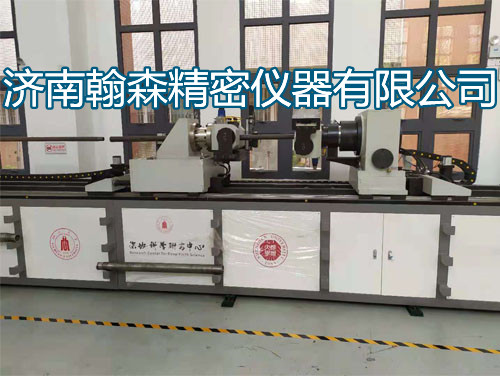

四川保真取芯器智能装配平台已交付使用，得到用户单位一致认可，如图所示：
