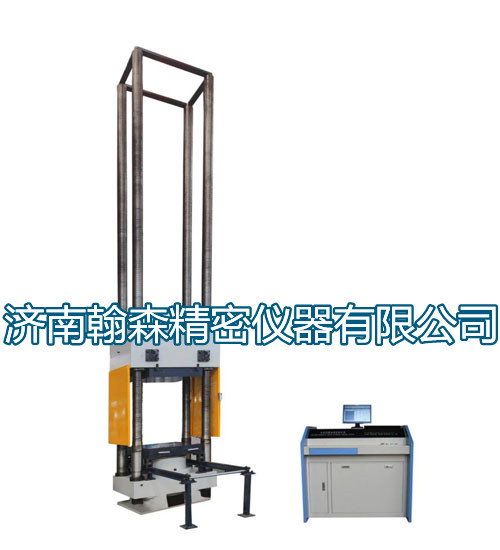

5000kN长柱压力试验机
济南翰森精密仪器有限公司于04月29日打包装车5000kN长柱压力试验机发往贵州贵阳。
一、产品使用范围
HST-5000长柱压力试验机主要用于试样抗压强度试验和试件的拉伸试验。同时也用于液压千斤顶、金属材料及金属结构件的抗压强度试验。增加弯曲装置后也可做以上构件的弯曲试验。本试验机适用于冶金、建材、航空、航天、大专院校、科研单位等领域，并根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据，是交通、建材、冶金、航空、航天、大专院校、科研单位等理想的试验设备。
HST-5000长柱压力试验机采用油缸上置式、四立柱结构，机架刚度强度高，变形小，试验空间无级可调，方便不同高度的试验需求。采用XG自主研发并专有多通道闭环协调加载电液伺服控制系统，微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、能自动连续平稳加载、自动保载、自动采集并储存数据、储存、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。
二、主要技术参数
（1）zui大试验压力：5000kN；
（2）试验力有效测量范围：500kN～5000kN；
（3）zui大试验拉力: 2000kN;
（4）试验力有效测量范围：150kN～2000kN；
（5）测力方式：负荷传感器测力；
（6）试验力精度：≤±1%；
（7）试验机底座尺寸：4000×1500mm；
（8）底座表面按300mm×300mm 间距加工M36 的连接用锚栓孔；
（9）试验机安装试验件zui大净空间：500-4000mm，可无极调整空间；
（10）柱平面轴线尺寸：1150×1200mm；
（11）活塞行程：500mm；
（12）活塞zui大移动速度：50mm/min；
（13）配有拉压双向球头、弯曲支座、压辊、连接用锚栓；
（14）主机外型尺寸（长×宽×高）：约4000mm×1600mm×5800mm；
（15）应能多通道闭环协调加载伺服控制系统及控制协调多级液压加载、连续加载平稳、多级试验力保持、自动保载、自动存储、显示试验力及试验曲线；
（16）配备试验力值和位移两个闭环控制回路，两种控制模式之间可在平滑切换。
三、常见故障及排除方法
1、插排无法供电
①检查插排是否打开。
②检查油源电控柜内的空气开关是否打开。
③检查是否向油源电控柜内供电。
2、电源无法打开
①检查是否向油源电控柜内供电。
②检查油源电控柜内的空气开关是否打开。
③检查控制柜侧面的单向空气开关是否打开；
④检查是否已经打开软件；
⑤检查控制柜和按钮盒上的“急停”按钮是否处于锁定状态；
3、横梁无法上升
①电源是否打开，如果电源没有打开，请打开电源。
②试验力是否超过5kN，如果试验力超过5kN，请将试验力降至0以下再上升横梁。
③横梁是否移动到上极限位置，行程开关保护。
④检查油源控制柜内的横梁升降电机用热胀保护器是否动作。
4、横梁无法下降
①电源是否打开，如果电源没有打开，请打开电源。
②试验力是否超过5kN，如果试验力超过5kN，请将试验力降至0以下再下降横梁。
③垂向活塞是否浮起，如果没有浮起，请将垂向油缸浮起后再上升横梁。
④横梁是否移动到下极限位置，行程开关保护。
⑤检查油源控制柜内的横梁升降电机用热胀保护器是否动作。
5、油泵电机无法启动
①检查控制柜电源是否打开，若没打开，请打开电源，若电源无法打开请参考5.1项；
②检查试验力是否超过5kN，若超载5kN，请将试验力降至零，然后再开启油泵；
③检查是否油温超温保护，若超温保护，请将温控表的上触点移动到温度范围以外，打开油泵；此时应停止试验，直到油温降至初始设定温度以下，并将温控表的上触点恢复到初始位置；
④检查液位是否报警，若报警，请向油箱内加注新油。注意：此时最好将油箱内的液压油全部放出，然后更换新油，更换新油的同时，要将油箱内的液压油同时更换，并使用冲洗换向阀代替伺服阀将油箱和油缸内的液压油冲洗至少三遍以上，然后换上伺服阀。
6、无法达到zui大试验力
①检查油路系统压力表，如果试验过程中指示压力过低，顺时针调节安全溢流阀压力调节旋钮，使试验力达到zui大试验力。
②调节安全溢流阀后没有改变，还没有解决请联系我公司的售后服务部门，获得专业的指导意见或安排售后服务人员上门维修。
