济南翰森10000kN压剪试验机发往贵阳

济南翰森10000kN压剪试验机发往贵阳

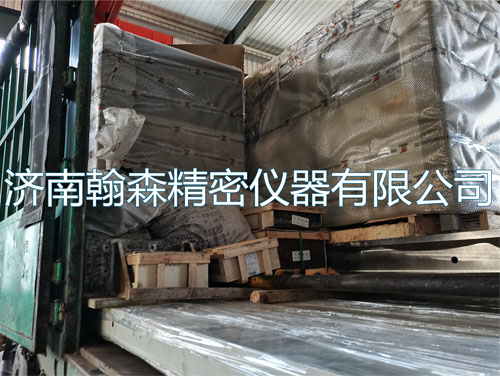

      济南翰森精密仪器有限公司于05月02日打包装车10000kN压剪试验机发往贵州贵阳。

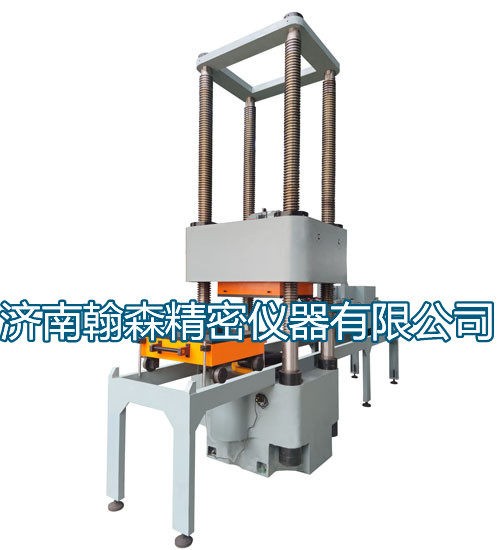

      HST-10000微机控制桥梁支座压剪试验机采用油缸下置式、四立柱结构，机架刚度强度高，变形小，满足公路、铁路桥梁板式、盆式、球型支座的检测要求，试验空间无级可调，方便不同高度的试验需求。采用自主研发的专有多通道闭环协调加载电液伺服控制系统，微机控制协调多级液压加载、连续加荷平稳、多级试验力保持，自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠。

主要技术指标及参数

1垂向加载部分

1.1zui大试验力：10000kN；

1.2试验力测量范围：1%-100%F.S（100~10000kN）；

1.3试验力测量精度：≤示值的±1%，试验力分辨率：≤1kN；

1.4油缸空载zui大速度：50mm/min；

1.5油缸zui大行程：300mm；

1.6位移测量范围：0～300mm；

1.7位移测量精度：≤±1%F.S；横梁升降速度范围：0---200mm/min

1.8变形测量分度值（mm）：0.001(垂向变形)， 0.001(径向变形)；

1.9变形测量： 四只光栅式数字位移传感器测量试样垂向变形；

四只光栅式数字位移传感器测量试样径向变形；

变形测量范围：0～50mm（垂向变形）、0～12.7mm（径向变形）；

1.10试验调整空间：0～1500mm；

1.11试验zui大空间：1500mm；

1.12上压板尺寸：1050mm×1050 mm×160mm（带有刻线，便于试样安装对中）；

1.13小车压板尺寸：1050mm×1050 mm×160mm（带有刻线，便于安装对中）；

1.14等速试验力控制范围：0.5kN/s～25kN/s；

1.15等速位移控制范围：0.5 mm /min～50 mm /min；

1.16控制方式和数据处理：计算机伺服控制系统及数据（试验力、位移）图形采集处理等；

1.17主油缸测力方式：采用高精度离子束溅射薄膜压力传感器力；）控制方式：液压加载，电液伺服闭环控制，高精度油压传感器量，屏幕显示。

1.18采用低阻尼组合式密封元件，试验力保持稳定可靠。

2 横向剪切部分

2.1zui大试验力：3000kN；

2.2试验力测量范围：2%-100%F.S. （40 kN～2000 kN）；

2.3试验力准确度：≤示值的±1%；试验力分辨率：≤1kN

2.4油缸：采用单出杆双作用活塞缸，zui大行程200mm；

2.5油缸空载zui大速度：60mm/min；

2.6位移测量范围：0～200mm；

2.7位移测量精度：≤±1%F.S；

2.8变形测量分度值（mm）：0.001；

2.9变形测量：两只光栅式数字位移传感器测量试样横向剪切变形；

2.10变形测量范围：0～150mm

2.11变形测量精度：≤±0.5%F.S；

2.12剪切板尺寸：1050mm×1535mm×30mm；moca板尺寸：1050mm×1090mm×30mm；

2.13测力方式：高精度负荷传感器测力；

2.14水平剪切装置升降：浮动液压缸调整，水平剪切装置进退：电机驱动；

2.15负荷保持功能：高精度进口伺服阀负荷保持，进行横向剪切力多级控制；

2.16采用进口的组合式密封元件，试验力保持稳定可靠。

2.17控制方式：液压加载，电液伺服闭环控制，高精度负荷传感器测量，屏幕显示。

2.18垂直浮动协调机构自动随试样的变形自行调整垂直位置；

2.19剪切板与水平剪切油缸的运动轴线保持一致，不左右摆动；

3 转角部分

3.1zui大转角顶出力：600kN；zui大转动力矩：600kN·m；

3.2试验力测量范围：2%-100%F.S，(12kN～600kN)；荷载分辨率：0.1kN；

3.3试验力准确度：≤示值的±1%；

3.4油缸zui大行程：200mm；

3.5油缸空载zui大速度：0～110mm/min；（无级可调）

3.6位移测量范围：0～200mm；

3.7位移测量精度：≤±1%F.S；

3.8变形测量范围：0～50mm（用垂向的四只传感器）；

3.9变形测量分度值：0.001mm；

3.10变形测量精度：≤±0.5%F.S；

3.11变形测量：四只光栅式数字位移传感器测量试样的翻转变形；

3.12测力方式：高精度负荷传感器测力；

3.13负荷保持功能：高精度进口伺服阀负荷保持，进行转角力的多级控制；

3.14采用进口的组合式密封元件，试验力保持稳定可靠；

3.15转角板尺寸：1320mm×1050mm×120mm；

3.16控制方式：液压加载，电液伺服闭环控制，高精度负荷传感器测量，屏幕显示。

3.17设备尺寸：

控制柜尺寸（长宽高）：1.26*0.95*1.05mm

主机尺寸（长宽高）：7030*1870*4350mm

油源尺寸（长宽高）：1400*700*1500mm

3.18设备吨位约40T
