05月11日发货高温端面moca磨损试验机
济南翰森精密仪器有限公司于05月11日打包装车高温端面moca磨损试验机发往广东。

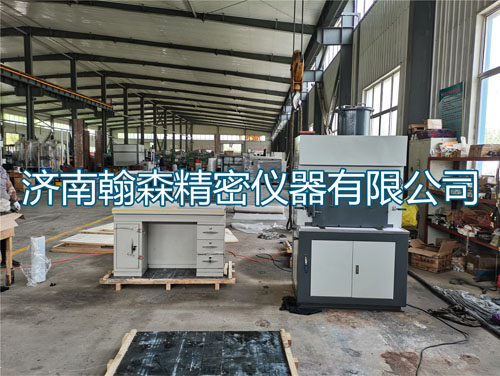

一、外观
该试验机主体结构为机电液一体式结构。主机的右侧为计算机控制显示部分。
二、主要用途
该机以端面滑动moca形式，在浸油润滑和无油润滑条件下，对环状试样施加较高的端面试验力，用于评定材料的高温moca磨损xing能。该机可以根据需要，配备材料的常温高温moca磨损xing能。
该机为机电液一体化精密试验仪器，采用进口齿轮泵为动力源，溢流阀、节流阀、换向阀jun为华德原装。液压缸采用无moca柱塞缸，确保力值传递准确。主轴电机选用松下交流伺服电机及控制器，调速范围宽，低速转矩大，噪声低 。测量参数包括试验力、moca力、试验时间、主轴转数、转速，温度，当任何一个参数超过预置值时，对应的报警灯亮，同时主轴停止转动。所有试验参数jun可以在计算机屏幕上显示，记录温度—时间曲线、moca力—时间曲线、试验力—时间曲线、moca力.moca系数—时间曲线。
三、主要技术指标
1.试验力
1.1轴向试验力工作范围（无级可调）：50～10000N
1.2试验力示值相对误差：±1%
1.3试验力示值零点感量：±1.5N
1.4试验力自动加荷速率：500N/min
1.5试验力长时自动保持示值相对误差：±1%
2.moca力矩
2.1测定zui大moca力矩：10N.m
2.2moca力矩示值相对误差：±2%
2.3moca力荷重传感器：500N
2.4moca力臂距离：50mm
3.主轴无级变速范围
3.1单级无级变速系统：200～2000r/min
3.2主轴转速误差：±1%
4.试验介质： 油、水、泥浆、磨料等。
5.试验机加热系统
5.1工作范围：室温～260℃
5.2 K型热电偶：2支（配筒式加热炉）
5.3温度控制精度：±（0.3+0.005t）℃ 式中“t”为试验温度绝对值
6.试验机主轴锥度：1：7
7.试验机主轴与下副盘zui大距离：＞75mm
8.试验机主轴控制
8.1手动控制
8.2时间控制
8.3转速（周期）控制
8.4moca力矩控制
9.试验机时间显示与控制范围：1s～999
10.试验机转速（周期）显示与控制范围：（1～99）×105
11.试验机主电机输出zui大力矩：5N.m
12.试验机外形尺寸（约）〈L×B×H〉：1200×800×1760mm
13.试验机净重：800kg
四、试验机工作条件
1．在室温10℃-35℃范围内，相对湿度不大于80﹪；
2．在稳固的基础或工作台上，正确安装；
3．在无震动的环境中；
4．周围无腐蚀xing介质；
5．使用电源：三相四线制380V， 220V；
6．电源电压的波动范围不应超过额定电压的±10﹪；
7．试验机电源应有可靠接地；频率的波动不应超过额定频率的2﹪；
五、试验机结构介绍
该试验机主要由主轴及其驱动系统、液压施力系统、moca副、电气控制箱等部分组成。由试验机外观照片可以看到，试验机下部是机座，机座左部装有油缸、活塞。机座后部装有液压油源。在机座的左上部是主轴及驱动系统，在主轴和活塞之间是moca副和moca力测量机构。在机座的右上部是电气控制箱，完成试验机各参数的测量和控制。
六、试验操作
(1)在液晶显示器下方有一电脑主机开关，接通电源后，按下此按扭，打开电脑主机，从桌面上打开控制系统。
(2)依次打开主机控制面板上的电源开，压力油泵开，预热30分钟左右,。
(3)调整转速。
(4)设定试验参数。
(5)清零操作。
(6)温度控制部分。该温度控制器是为完成SH/T0189-92 参数已设定完毕。
具体操作可参照以下步骤：
1. 接通电源，按下电脑主机开关，从桌面打开控制系统。
2.打开电源开， 打开油泵开，预热30分钟左右，预热过程中通过转速给定调节转速，直到达到试验方法要求的理想状态。调节转速的具体步骤:首先单击参数控制系统栏中电机测试按扭，此时转速显示区域显示一定数值，通过转速给定调节转速,顺时针减小,逆时针增大，直到达到试验方法要求的理想状态,单击停止测试。（转速调整时油缸升降按扭必须处于关闭状态）。
3安装试样。先安装上试样，将上试样安装到正确位置后用锁紧螺钉固定，再安装下试样。
4．试样安装好后，进行参数设置。
5. 加载试验力，首先按下油缸升降开（绿色）按扭，点击手动加载，，然后顺时针旋转手动加荷手轮，使柱塞上升，在试验试样触前，对试验力清零。（此时使力矩轮处在适当位置，不至于在上升过程中保险杆撞上保险柱）当试验力（如设定值为300N时,应手动加载到250N左右）接近设定值时,设定自动加载速度（50）,选择自动加载使试验力加到设定值。当试验力达到设定值时，将自动加载速度改小（5），将力矩轮撞头顶到力矩支撑上。
6.如需测温，接能铂电阻接插件，打开温控器电源开关，按下参数控制系统中的开始按钮，试验开始。
7.试验结束后，等柱塞降下来之后,按下油缸升降关（红色）按钮，分析数据。保存数据。
