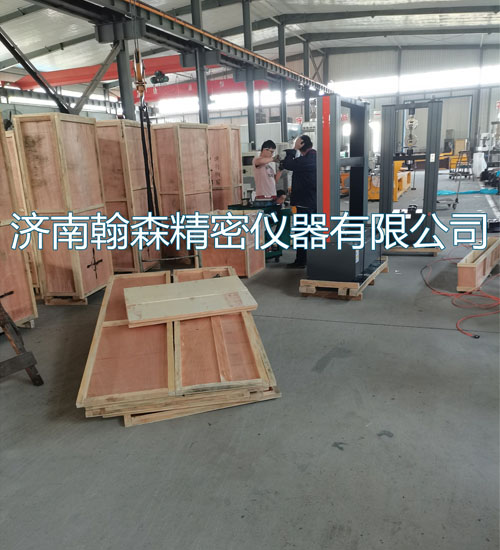

5T加高加宽电子万能试验机发货

5T加高加宽电子万能试验机发货

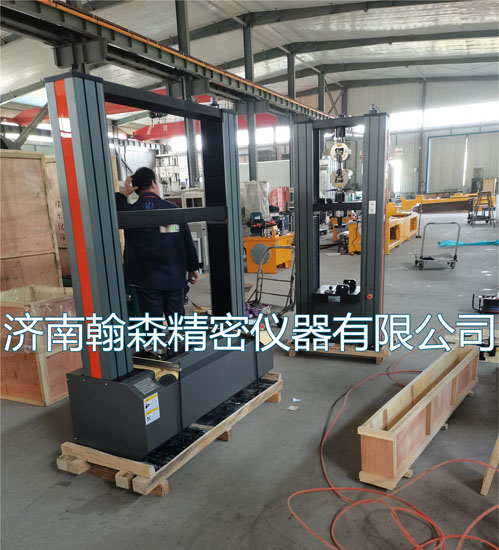

一、外观

      该试验机主体结构为双丝杠门式结构，双空间试验，其中上空间为拉伸空间，下空间为压缩空间，进行试验力校准时应将标准测力计放在工作台上。主机的左侧为计算机控制显示部分。整机结构大方，操作方便。

二、概述

      本试验机采用直流伺服电机及调速系统一体化结构驱动皮带轮减速系统，经减速后带动精密丝杠副进行加载。电气部分包括负荷测量系统和位移测量系统组成。所有的控制参数及测量结果jun可以在计算机屏幕上实时显示，可计算试样的弹xing模量、抗拉强度、断后延伸率等参数。并具有过载保护等功能。

三、主要技术指标

1 zui大试验力 50kN

2 试验力分档 0—50kN   0—25kN   0—10kN    0—5kN

3 试验力准确度 ±1%

4 试验力分辨率 1N

5 横梁移动速度 0.01mm/min--500 mm/min

6 试验空间 1000mm

7 试验机尺寸 约740*500*2000

8 主机重量 400kg

9 外观 应符合GB/T2611要求

10 成套性 符合标准要求

11 保护功能 试验机有过载保护功能

四、试验机的工作条件

1．在室温10℃-35℃范围内，相对湿度不大于80%；

2．在稳固的基础或工作台上，正确安装；

3．在无震动的环境中；

4．周围无腐蚀xing介质；

5．电源电压的波动范围不应超过额定电压的±10%；

6．试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；

五、机构介绍

该试验机由主机、计算机控制系统及附具组成，具体见外观图。

1.主机部分

      主机采用双臂式结构，双空间试验。电机及减速机位于主机下部，可完成拉伸、压缩试验，其中上空间为拉伸空间，下空间为压缩空间。电机通过皮带轮减速系统带动精密丝杠副旋转，从而驱动中横梁上下移动，对试样进行加载。试验速度的大小可由安装在主机下面的电机调速系统控制完成。

2.电气部分

      电气部分由调速系统及显示测量系统组成，本机采用直流伺服电机及调速系统，通过调速系统控制直流电机的正、反转和速度的精度。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。位移测量系统由光电编码器、脉宽整形电路、倍频电路、计数电路组成。控制器直接插在计算机插槽内。所有的控制参数及测量结果jun可以在屏幕上实时显示。

3.附具部分

该试验机配备相关附具。

六、安装与调整

1 试验机及其工具箱等装在试验机包装箱内，在开箱前应首先检查外包装是否完好。在开箱后应先取出技术文件，然后检查包装箱内各部件是否完好，并据装箱单核对是否缺件。

2 把试验机置于坚固的平台上或水泥台上，用水平仪找正，调整四个调整螺钉，使机器处于水平位置。

3 试验机供电系统为两相220V。主机必须有接地线。
