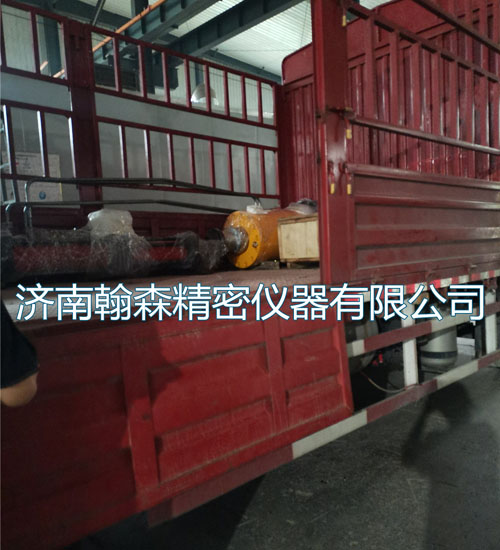

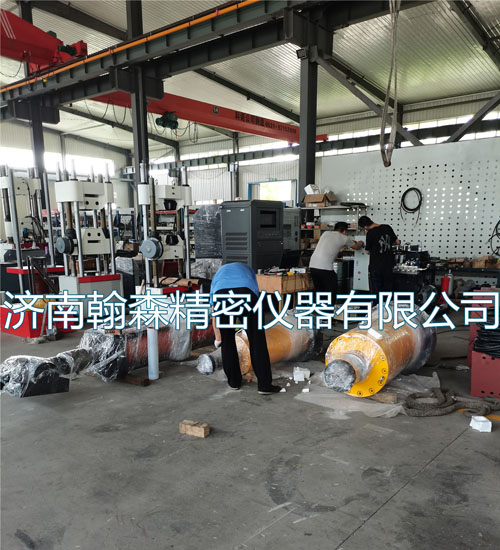

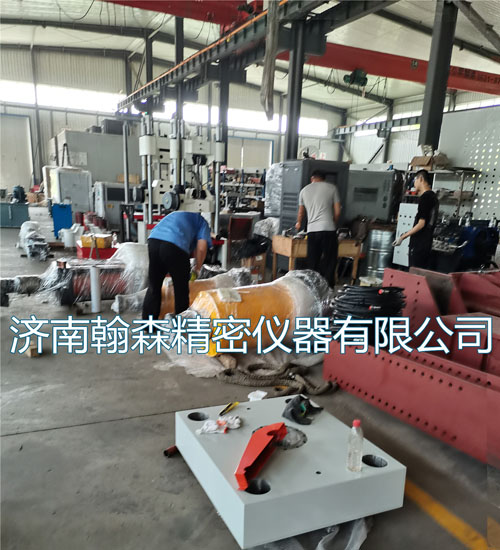

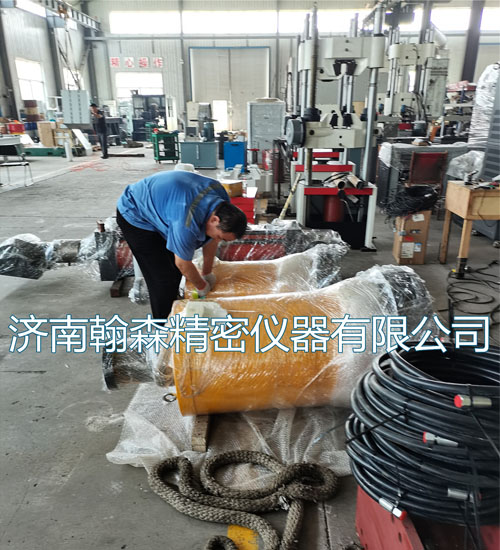

      济南翰森精密仪器有限公司于06月30日打包装车四通道液压加载系统发往河南。

一、产品简介：

      四通道液压加载系统的研制、开发过程中博采guoji著名电液伺服动态试验机公司的开发制造经验，采用“单元化、模块化、标准化”开发理念，吸取guojixianjin电液伺服动态试验机技术，结合国内用户的实际使用状况设计而成。电液伺服五通道协调加载疲劳试验机的关键配套元件选用guoji、国内同类产品的著名品牌产品。大大提高了系统的稳定xing和可靠xing，系统的关键单元和元件jun采用当今guojixianjin技术制造，整个试验系统的整体xing能与guoji著名动态试验机公司产品技术水平相当。该系列产品具有使用方便，控制精度高，可靠xing好等特点。

二、结构特点及功能

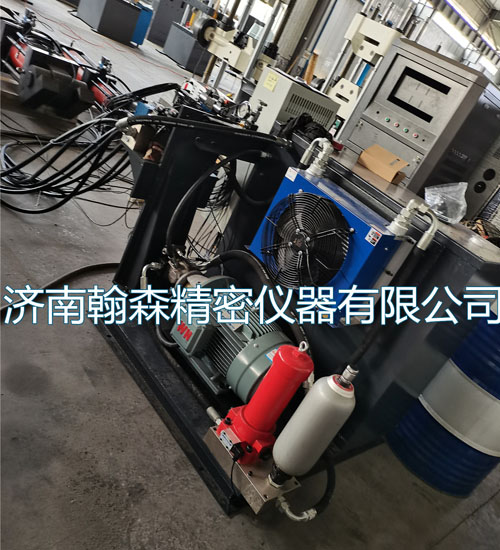

      四通道液压加载系统根据多通道加载的需求特xing设计而成，该液压系统分为三个部分：液压油源部分；四通道控制部分和作动器部分。

三、主要技术参数

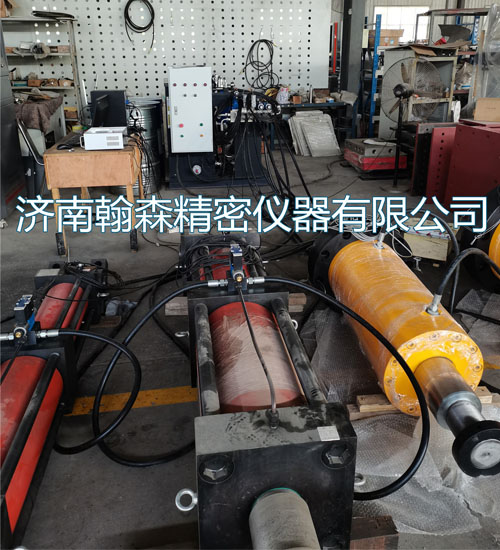

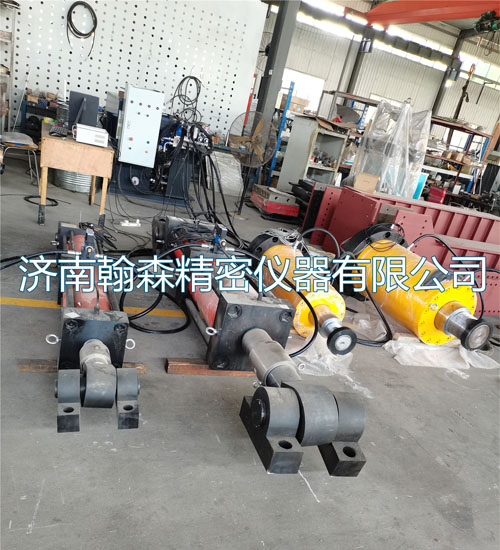

1. 1500KN作动器

1.1使用压力≯25MPa；

1.2出力：zui大压力1500KN，zui大拉力1000KN；

1.3作动器行程：±300mm；

1.4有效出力率≥0.98；

1.5采用单出杆双作用结构；前后带球铰；

1.6作动器带负荷传感器：量程±1500kN；精度：±0.3%；安装在作动器活塞杆与前球铰之间；

1.7作动器带内置式位移传感器：量程±300mm；分辨率0.01mm；

2. 2000kN作动器：

2.1使用压力≯25MPa；

2.2出力：zui大压力2000KN，zui大拉力1000KN；

2.3作动器行程：±200mm；

2.4有效出力率≥0.98；

2.5采用单出杆双作用结构；前后带球铰；

2.6作动器带负荷传感器：量程±2000kN；精度：±0.3%；安装在作动器活塞杆与前球铰之间；

2.7作动器带内置式位移传感器：量程±200mm；分辨率0.01mm；

2.8横置、竖置、倒置xing能一致，无渗油。

3. 2500KN作动器

3.1使用压力≯25MPa；

3.2出力：zui大压力2500KN，zui大拉力1500KN；

3.3作动器行程：±300mm；

3.4有效出力率≥0.98；

3.5采用单出杆双作用结构；前后带球铰；

3.6作动器带负荷传感器：量程±2500kN；精度：±0.3%；安装在作动器活塞杆与前球铰之间；

3.7作动器带内置式位移传感器：量程±300mm；分辨率0.01mm；

4. 4000kN作动器：

4.1使用压力≯25MPa；

4.2出力：zui大压力4000KN，zui大拉力2000KN；

4.3作动器行程：±200mm；

4.4有效出力率≥0.98；

4.5采用单出杆双作用结构；前后带球铰；

4.6作动器带负荷传感器：量程±2000kN；精度：±0.3%；安装在作动器活塞杆与前球铰之间；

4.7作动器带内置式位移传感器：量程±200mm；分辨率0.01mm；

4.8横置、竖置、倒置xing性能一致，无渗油。

四、工作环境

      为了保证您购买的YAW-4000四通道液压伺服加载系统能保持在较长时期内正常运转,请在以下条件下运行：

a.环境温度：-5℃～45℃

b.环境湿度:≤95％

c.稳固的基础上水平安装

d.在无震动的环境中

e.周围无腐蚀xing介质

f.在无明显电磁场干扰的环境中

g.供电电源:三相五线制，AC380V±10％，50HZ±2％

h.工业供水:压力为0.1～0.4MPa，通常为0.2MPa

i.周边环境:通风、光线良好；低灰尘

j.公用接入:管线接入至布置区域旁立柱

k.为了方便试验操作以及维修，试验台周围应留有一定的空间

五. 吊运和保管

5.1  吊运时应注意起吊位置，保持重心线和地面垂直，速度不宜过快，以保证试验机不倾斜和松动，避免影响试验机的精度。

5.1.1设备开箱后拆除固定横木等，缓慢将设备抬起，升高到一定高度后将主机缓慢落下至适当的位置。

5.1.2 微机系统和控制器应轻拿轻放，注意上下面的方向，以避免线路的松动。

5.2 产品拆箱前，应保证放在干燥通风、无日晒雨淋的地方。以避免试验机产生锈蚀并影响试验机的正常运行和精度。

六. 安装和调整

      试验机应安装在符合工作条件下的环境中。

6.1 按要求接好380V电源和220V微机以及全数字控制器电源线，同时连接好各部分之间的连接线和地线，全部的电缆线应布置在电缆管内。

6.2 将油管接好，启动电机，使油压处于低压状态，观察电机的旋转方向，从电极尾部看，电机顺时针旋转，为油泵的正常工作状态，否则应将380V电源线进行调整。

七. 使用与操作

7.1   使用前的准备与检查

7.1.1 检查油源油箱内的液压油是否充足，油管及电缆线连接是否正确完好，无松动现象。

7.1.2 检查电源线，包括380V电源和220V电源，微机以及控制器电源线是否正确。

7.1.3 检查控制器后面板各接口是否接好，与计算机连接是否正确及各种调线连接是否正确。

7.2 试验机操作程序

7.2.1启动步骤

（1）合闸总电源；

（2）打开稳压电源开关，启动全数字伺服控制器（控制器大约需要几分钟的时间才能完全启动）。

（3）打开计算机启动试验软件。

（4）查加紧和升降控制台的控制开关是否都处在安全状态；横梁应在加紧状态 ，如果有试样处在加紧状态，否则松开状态。检查三个红急停按钮是否出去打开状态，正常状态应处于松开状态。

7.2.2安装试样

将相应试样附具与被测试样连接，通过点击试验软件将试样可靠的与作动器连接。

7.3 运行试验软件，详细操作见关于软件操作说明书的随机文件。

7.4 如果需要更换试件继续试验，卸下旧试样，再继续。

7.5 如果不需要再试验了，关闭液压源，退出控制程序，关闭计算机。

7.6 关闭电源，擦拭设备，将试验台用布罩起来。
