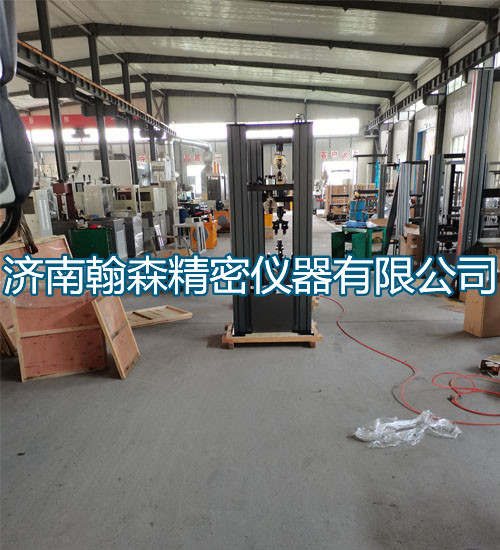

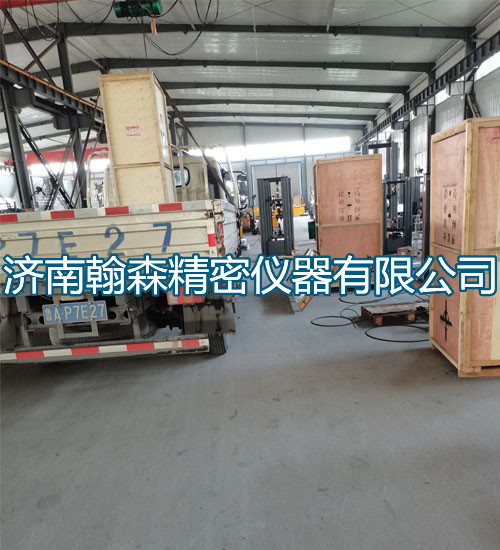

济南翰森特殊定制10T电子万能试验机发往江苏

济南翰森特殊定制10T电子万能试验机发往江苏

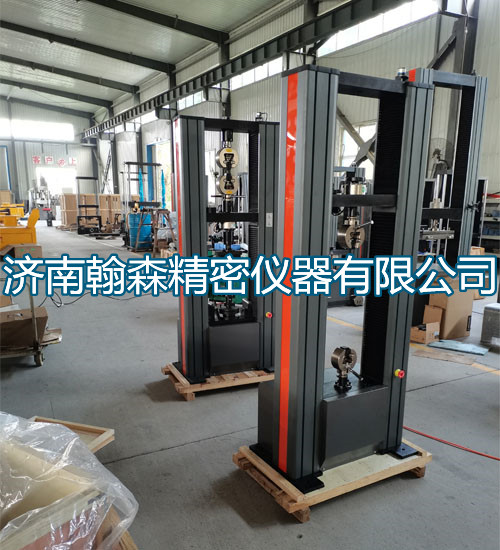

一、外观

    该试验机主体结构为双丝杠门式结构，双空间试验，其中上空间为拉伸空间，下空间为压缩空间，进行试验力校准时应将标准测力计放在工作台上。主机的左侧为计算机控制显示部分。整机结构大方，操作方便。

二、概述

    本试验机采用电机及调速系统一体化结构驱动皮带轮减速系统，经减速后带动精密丝杠副进行加载。电气部分包括负荷测量系统和位移测量系统组成。所有的控制参数及测量结果jun可以在计算机屏幕上实时显示，可计算试样的弹xing模量、抗拉强度、断后延伸率等参数。并具有过载保护等功能。

三、主要技术指标

1zui大试验力 100kN

2 试验力分档 0—100kN   0—50kN    0—20kN    0—10kN

3 试验力准确度 ±1%

4 试验力分辨率 1N

5 横梁移动速度 0.01mm/min--500 mm/min

6 试验空间 400*600mm

7 试验机尺寸 约740*500*1800

8 主机重量 400kg

9 外观 应符合GB/T2611要求

10 成套性 符合标准要求

11 保护功能 试验机有过载保护功能

四、试验机的工作条件

1．在室温10℃-35℃范围内，相对湿度不大于80%；

2．在稳固的基础或工作台上，正确安装；

3．在无震动的环境中；

4．周围无腐蚀xing介质；

5．电源电压的波动范围不应超过额定电压的±10%；

6．试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；

五、机构介绍

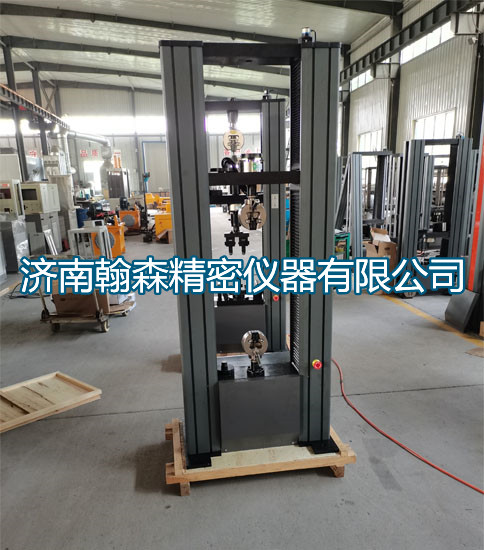

该试验机由主机、计算机控制系统及附具组成，具体见外观图。

1.主机部分

      主机采用双臂式结构，双空间试验。电机及减速机位于主机下部，可完成拉伸、压缩试验，其中上空间为拉伸空间，下空间为压缩空间。电机通过皮带轮减速系统带动精密丝杠副旋转，从而驱动中横梁上下移动，对试样进行加载。试验速度的大小可由安装在主机下面的电机调速系统控制完成。

2.电气部分

      电气部分由调速系统及显示测量系统组成，本机采用电机及调速系统，通过调速系统控制电机的正、反转和速度的精度。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。位移测量系统由光电编码器、脉宽整形电路、倍频电路、计数电路组成。控制器直接插在计算机插槽内。所有的控制参数及测量结果jun可以在屏幕上实时显示。

3.附具部分

该试验机配备相关附具。

六、安装与调整

1 试验机及其工具箱等装在试验机包装箱内，在开箱前应首先检查外包装是否完好。在开箱后应先取出技术文件，然后检查包装箱内各部件是否完好，并据装箱单核对是否缺件。

2 把试验机置于坚固的平台上或水泥台上，用水平仪找正，调整四个调整螺钉，使机器处于水平位置。

3 试验机供电系统为两相220V。主机必须有接地线。
