微机控制杯突试验机的试验操作步骤

作者: admin 时间:2022-01-17 来源:未知
摘要:杯突试验用于测定金属板材和带材的冷冲压变形xing能的试验的仪器。将一个端部为球形的冲头对着一个被夹紧在垫模和压膜内的试样进行冲压形成一个凹痕,直到出现一条穿透裂纹,冲头位移测得的凹痕深度即为试验结果。即用一定规格的钢球或球状冲头,向周边具有10kN夹紧力的试样施加压力,直到试样产生穿透裂缝为止,此时冲头压入深度(mm),即为板材的杯突值,此杯突值用来判断材料的塑xing变形xing能。...

微机控制杯突试验机的试验操作步骤

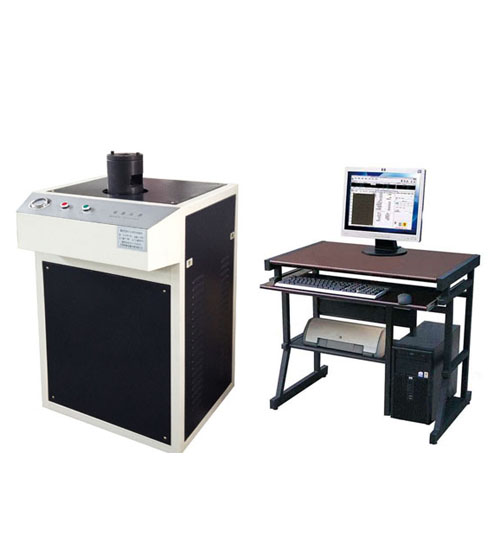

微机控制杯突试验机

杯突试验用于测定金属板材和带材的冷冲压变形xing能的试验的仪器。将一个端部为球形的冲头对着一个被夹紧在垫模和压膜内的试样进行冲压形成一个凹痕,直到出现一条穿透裂纹,冲头位移测得的凹痕深度即为试验结果。即用一定规格的钢球或球状冲头,向周边具有10kN夹紧力的试样施加压力,直到试样产生穿透裂缝为止,此时冲头压入深度(mm),即为板材的杯突值,此杯突值用来判断材料的塑xing变形xing能。

杯突试验机的实验步骤阐述

1、 先了解杯突试验机的结构、原理和操作方法,了解各按钮的作用;

2、 按下表选好杯突实验模具并测量试样宽度,厚度记录入表, 杯突实验模具与试样尺寸关系及试样宽度、试样厚度、冲头直径、上模孔径、垫板孔径等。

3、 装好模具:把凹模装在实验机的凹模座上;把凸模座装到中心活塞上,把压边圈放 在压边活塞上,压边圈上的凸梗和压边活塞上的沟槽是压边圈的定位部分;

4、 试样准备:杯突实验只适用于厚度0.22mm的金属薄板,在BHB80A上的杯突试 样毛坯为方形,宽度不大于90×90±1mm。试样毛坯应平整无伤痕,边缘不应有毛刺。

 5、 把试样清洗干净,在试样与冲头接触的一面和冲头球面上涂上润滑油,把试样放在 压边圈上。压边圈上构成正方形的沟槽是试样毛坯定位线,把试样毛坯对线放置即可。

6、 把试验机上的凹模座放置于模筒中。按下压边按钮,调整压边液压手柄,使压边液 压达到2.6MPa(压边力=100±1.0KN)。

7、 按中心活塞上行按钮,注意观察试样。当试样圆顶附近出现有能够透光的裂缝时, 迅速停止中心活塞。  拧动电液控制器上面的旋钮,使小电流表回零,能够停止中心活塞。按下停止压边的按钮,更为及时。

8、 按停胀形开关按钮,起动抽油回程开关,按下模座升降开关,把模座升起,取出试 件。

9、 重复步骤58,每种材料应做两次以上实验,将所得杯突深度的算术平均值,作为 该材料的杯突深度值。

10、实验完毕后,将模具拆下。
