无锡碗扣式脚手架试验机:也可做剪切强度试验

无锡碗扣式脚手架试验机:也可做剪切强度试验

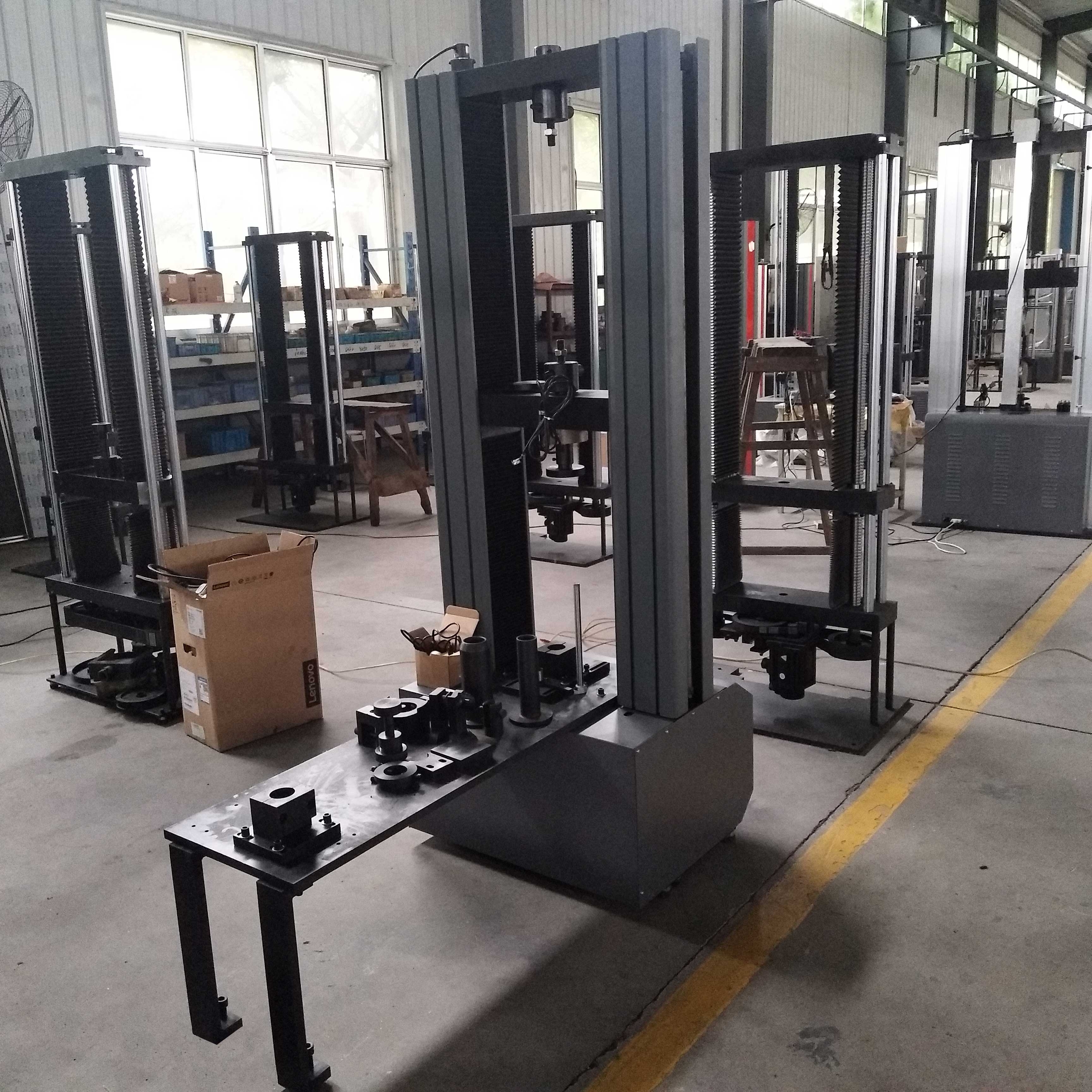

微机控制碗扣式钢管脚手架试验机采用双空间结构，由交流伺服电机驱动，结合高精度传感器，实现了碗扣式钢管脚手架试验机的高精度、宽范围、多功能的伺服控制。充分运用计算机技术对试验机进行各种参数预置、自动测量、控制，数据处理，绘制各种曲线及打印等。配备了碗扣式钢管脚手架专用夹具，能够在一台设备上完成碗扣式钢管脚手架力学性能的各项试验。

碗扣式钢管脚手架试验方法

1、轮盘组焊后剪切强度试验

2、横杆插头焊接剪切强度试验

3、可调支座抗压强度试验

主要技术指标

1.zui大试验力：100kN；

2.试验力测量范围：2%—100%FS

3.试验力示值相对误差：示值的±1%以内；

4.试验力分辨力：zui大试验力的1/±300000（全程分辨力不变）

5.位移分辨力：0.01mm；

6.力控速率调节范围：0.005-5%FS/S；

7.力控速率相对误差：设定值的±1%以内；

8.变形速率调节范围：0.02—5%FS/S；

9.横梁速度调节范围：0.01—300mm/min；（区间内速度可ren意设定）

10.恒力、恒变形、恒位移控制范围：0.5%--100%FS

11.有效拉伸空间：600mm

12.有效压缩空间：600mm

13.主机外型尺寸（长×宽×高）：约790*490*2200mm

14.电源：220V±10%50HZ，2kW

15.主机重量：约400kg

适用标准

GB15831-2006《钢管脚手架扣件》

GB24910-2010《钢板冲压扣件》

JJG139－2014《拉力压力和万能试验机》

GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》
