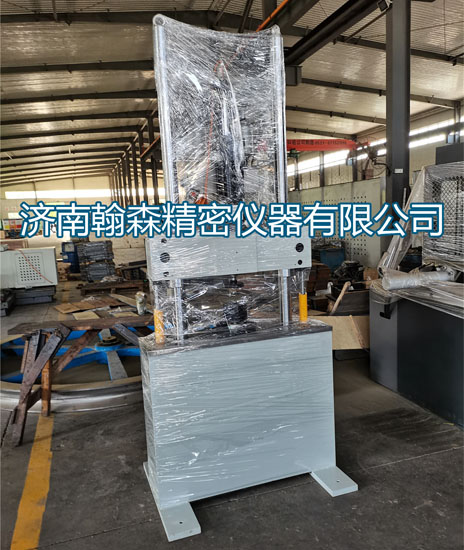

5kN橡胶疲劳试验机

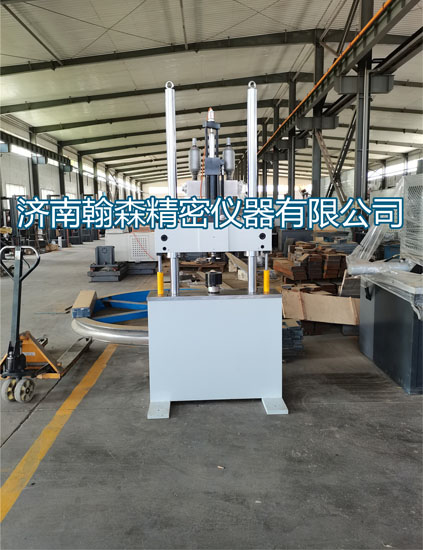

一、产品简介：
XDP系列橡胶动静刚度疲劳试验机的开发博采guoji著名电液伺服动态试验机公司的开发制造经验，采用“单元化、模块化、标准化”开发理念，关键的配套元件选用guoji、国内同类产品的著名品牌产品。大大提高了系统的稳定xing和可靠xing，系统的关键单元和元件jun采用当今guojixianjin技术制造，整个试验系统的整体xing能与guoji著名动态试验机公司产品技术水平相当。
该试验机主要用于橡胶垫板的静刚度、动刚度。通过增加其他试验辅具也可以完成材料及零部件的疲劳试验。
本机控制软件、作动器、恒压伺服泵站、加载框架等关键部件为我公司设计制造，伺服阀、密封件等关键外购件jun选用guoji、国内同类产品的著名品牌产品，大大提高了系统的稳定xing和可靠xing，试验机的整体xing能与guojixianjin产品技术水平相当。
二、产品结构特点：
产品构成：

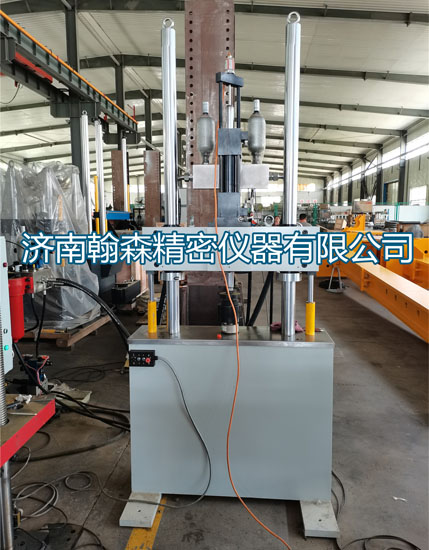

5000N电液伺服疲劳加载试验系统主要由一套5000N伺服直线作动器、一套恒压伺服泵站、加载龙门框架、试验夹具、全数字二通道伺服控制器（预留一个通道）以及计算机打印机、相关试验软件、其它必要的附件等组成。
三、产品参数：
3.1zui大静态试验力：±5000N（2%-100%FS范围内示值精度不大于±1%。）
3.2zui大动态试验力：±5000N（幅值波动度不大于各档±2%FS）
3.3作动器zui大振幅：±75mm 精度误差不大于±0.5%FS
3.4试验频率范围：0.01—30Hz
3.5主要试验波形：正弦波、方波、三角波、斜波
3.6控制方式：全自动位移、荷载两种控制
3.7zui大试验空间：不小于500mm
3.8恒压伺服泵站规格：流量24L/min，21MPa，电机功率11kW
3.9主机外形尺寸长x宽x高（mm）约：1100x710x2235
3.10油源尺寸长x宽x高（mm）约：1500x1200x1330
四、吊运和保管

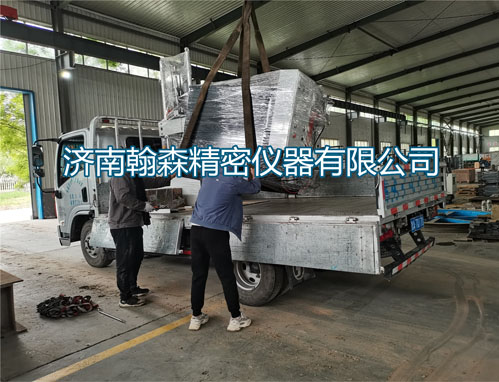

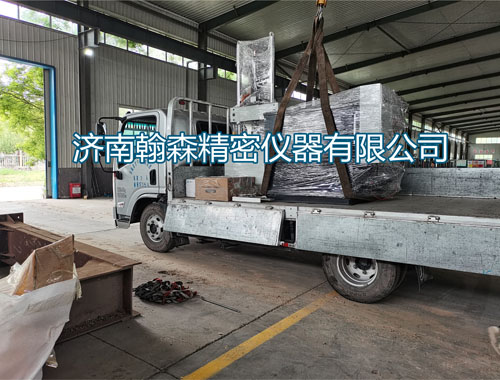

4.1 吊运时应注意起吊位置，保持重心线和地面垂直，速度不宜过快，以保证试验机不倾斜和松动，避免影响试验机的精度。
4.1.1主机、油源等起吊在专用吊环螺钉，缓慢将主机抬起，升高到一定高度后将主机缓慢落下至适当的位置。
4.1.2 微机系统和控制器应轻拿轻放，注意上下面的方向，以避免线路的松动。
4.2 产品拆箱前，应保证放在干燥通风、无日晒雨淋的地方。以避免试验机产生锈蚀并影响试验机的正常运行和精度。
五、安装和调整
试验机应安装在符合工作条件下的环境中。
5.1 按要求接好380V电源和220V微机以及全数字控制器电源线，同时连接好各部分之间的连接线和地线，全部的电缆线应布置在电缆管内。
5.2 将油管接好，将主回路油管与接头一一对接好；启动电机，使油压处于低压状态，观察电机的旋转方向，从电极尾部看，电机顺时针旋转，为油泵的正常工作状态，否则应将380V电源线进行调整。
六、使用与操作
6.1 使用前的准备与检查
6.1.1 检查油源油箱内的液压油是否充足，油管及电缆线连接是否正确完好，无松动现象。
6.1.2 检查电源线，包括380V电源和220V电源，微机以及控制器电源线是否正确。
6.1.3 检查控制器后面板各接口是否接好，与计算机连接是否正确及各种调线连接是否正确。
6.2 试验机操作程序
6.2.1启动步骤
（1）合闸总电源
（2）打开稳压电源开关，启动全数字伺服控制器（控制器大约需要几分钟的时间才能完全启动）。
（3）打开计算机启动试验软件。
6.2.2安装试样：将相应试样附具与被测试样连接
6.3 运行试验软件，详细操作见关于软件操作说明书的随机文件。
6.4 如果需要更换试件继续试验，卸下旧试样，再继续。
6.5 如果不需要再试验了，关闭液压源，退出控制程序，关闭计算机。
6.6 关闭电源，擦拭设备，将试验台用布罩起来。
七、紧急处置保护及故障排除
7.1 在试验程序运行过程中，油箱中液压油液面低于设计值或滤油器出现堵塞时，油源电控箱上的报警灯会亮，提示使用者及时补充液压油或更换滤油器滤芯。
7.2油箱中液压油温度高于或低于设定值时，油源无法启动；若在试验程序运行过程中出现液压油温度高于设定值，油源会马上停车。
7.3接通电源后，带电指示灯不亮，检查断路器开关、热障保护是否脱扣、单项电路器开关状态。若均无故障请检查开关电源保险丝。
八、维护和保养
8.1试验机的发兰部件应涂油防锈，以防生锈，雨季期间更应注意。
8.2试验机长期不使用，应用布罩起来，以防灰尘侵入。
8.3试验机的伺服阀一旦堵塞应拆下送试验机制造厂家进行冲洗或调整，如无法修复，应更换相同规格的伺服阀。
8.4油源油温应在10—55℃范围内，避免超范围使用。
8.5作动器连续运行时，活塞杆会出现油膜现象，此现象为正常现象，不必更换密封圈。
8.6保持厂家预设定参数的完整xing，未经厂家同意，不得任意修改未培训的内容。
8.7保存好厂家随机提供的各类资料，以备维修或参考。
