加高加宽10T电子万能试验机

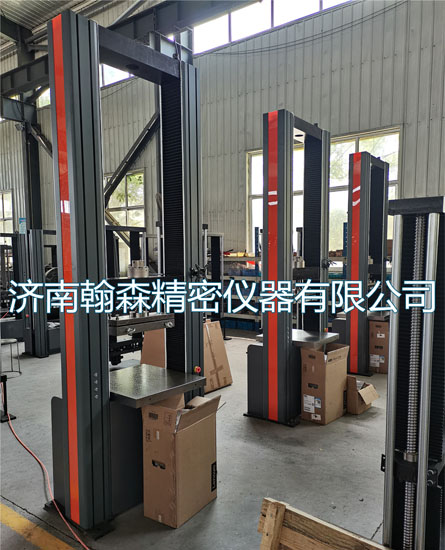

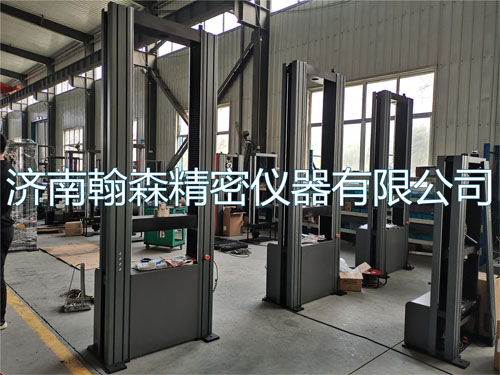

一、外观
该试验机主体结构为双丝杠门式结构，双空间试验，其中上空间为拉伸空间，下空间为压缩空间，进行试验力校准时应将标准测力计放在工作台上。主机的左侧为计算机控制显示部分。整机结构大方，操作方便。
二、概述
本试验机采用电机及调速系统一体化结构驱动皮带轮减速系统，经减速后带动精密丝杠副进行加载。电气部分包括负荷测量系统和位移测量系统组成。所有的控制参数及测量结果jun可以在计算机屏幕上实时显示，可计算试样的弹xing模量、抗拉强度、断后延伸率等参数。并具有过载保护等功能。
三、主要技术指标
1 zui大试验力 100kN
2 试验力分档 0—100kN 0—50kN 0—20kN 0—10kN
3 试验力准确度 ±0.5%
4 试验力分辨率 1N
5 横梁移动速度 0.01mm/min--500 mm/min
6 试验空间 500*800mm
7 试验机尺寸 约1050*750*2100
8 主机重量 1000kg
9 外观 应符合GB/T2611要求
10 成套xing 符合标准要求
11 保护功能 试验机有过载保护功能
四、试验机的工作条件
1．在室温10℃-35℃范围内，相对湿度不大于80%；
2．在稳固的基础或工作台上，正确安装；
3．在无震动的环境中；
4．周围无腐蚀xing介质；
5．电源电压的波动范围不应超过额定电压的±10%；
6．试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；
五、机构介绍
该试验机由主机、计算机控制系统及附具组成。
1.主机部分
主机采用双臂式结构，双空间试验。电机及减速机位于主机下部，可完成拉伸、压缩试验，其中上空间为拉伸空间，下空间为压缩空间。电机通过皮带轮减速系统带动精密丝杠副旋转，从而驱动中横梁上下移动，对试样进行加载。试验速度的大小可由安装在主机下面的电机调速系统控制完成。
2.电气部分
电气部分由调速系统及显示测量系统组成，本机采用电机及调速系统，通过调速系统控制电机的正、反转和速度的精度。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。位移测量系统由光电编码器、脉宽整形电路、倍频电路、计数电路组成。控制器直接插在计算机插槽内。所有的控制参数及测量结果jun可以在屏幕上实时显示。
3.附具部分
该试验机配备相关附具。
六、安装与调整
1 试验机及其工具箱等装在试验机包装箱内，在开箱前应首先检查外包装是否完好。在开箱后应先取出技术文件，然后检查包装箱内各部件是否完好，并据装箱单核对是否缺件。
2 把试验机置于坚固的平台上或水泥台上，用水平仪找正，调整四个调整螺钉，使机器处于水平位置。
3 试验机供电系统为两相220V。主机必须有接地线。
七、维护与保养
1.丝杠上下两端轴承内的润滑脂一般3-5年更换一次。
2.试验机的丝杠、丝母，每半年加一次润滑脂。
3.保持试验机的清洁。
八、常见故障及处理方法
1. 如在测试过程中显示不正常或中横梁不移动，则检查限位是否锁住，若限位开关锁住，松开后重新试验。
2. 若试验力及位移在试验过程中不变化，检查连线及插座是否良好。
3. 试验过程中如发现异常声音，立即停机检查传动系统。
