30吨桥梁结构钢专用拉伸试验机

30吨桥梁结构钢专用拉伸试验机

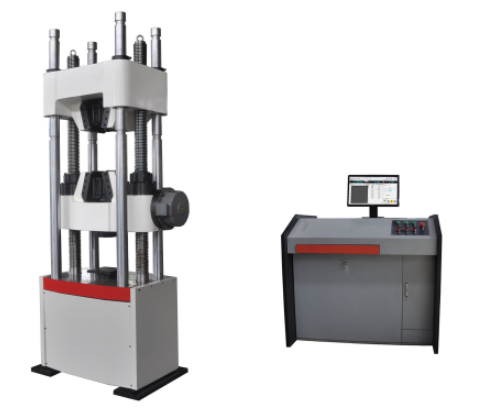

桥梁结构钢抗拉强度试验机主要适用于桥梁结构钢抗拉强度、拉伸强度、弯曲载荷、屈服强度、剪切强度等力学性能测试。试验机采用油缸下置式主机，链条式精密传动系统，电液伺服油源的关键零部件电液伺服阀和高压齿轮泵性能优良。产品广泛应用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

桥梁结构钢抗拉强度试验机技术参数：

Zui大试验力    300kN

试验力示值相对误差  ≤±1%

分辨率    0.1kN

拉伸空间  750mm

压缩空间   380mm

夹持方式    自动夹紧

圆试样夹持直径   Φ13-40mm

弯曲支点间距离    450mm

拉伸空间两支柱距离  550mm

油泵电动机功率       1.1kW

横梁上下移动电动机功率    0.75kW

主机外形尺寸L约      900×710×2200

净重约                 3500Kg

结构性能：

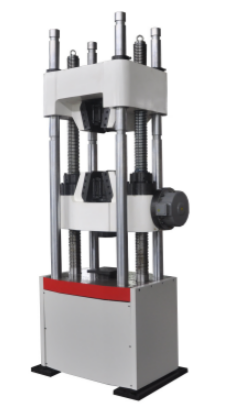

1、主机

      主机采用油缸下置、涡轮蜗杆传动（日本岛津技术）式主机，上横梁、工作台通过立柱紧固连接形成一个刚性框架—上框架。下横梁、底座通过两丝杠也形成一刚性矩形框架—下框架。通过技术装配手段，使得上下刚性框架半重叠。即构成下框架的中横梁位于上框架之间；同时，构成上框架的工作台也位于上框架之间，下框架的底座上安装有油缸，活塞则和上框架的工作台相连。设备运转时，传动液压油进入油缸底部，使活塞带动上框架上行，致使上横梁与中横梁之间的空间沿活塞运动方向增大，从而形成拉伸空间。中横梁与工作台之间的空间沿活塞运动方向减小，从而形成压缩、弯曲、剪切试验空间。

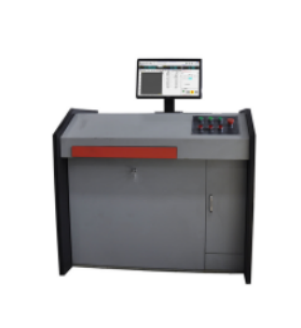

1、液压系统（琴台式油源）

      此液压系统是我公司经典成熟核心单元产品之一，由强电盘、控制器、控制微机、油泵机组、油冷却器以及液压油分配调节总成等几部分构成。整体紧凑大方，操作简便。独立的低噪音琴台式伺服油源、电器一体化柜、实用美观，具有可靠性，稳定性。独立的加紧液压系统，确保试样夹持牢固，拉断试样后，不脱落，安全可靠。
