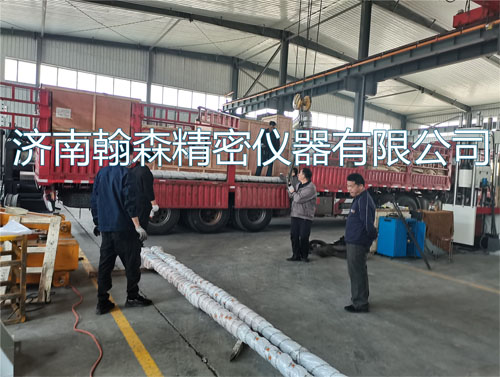

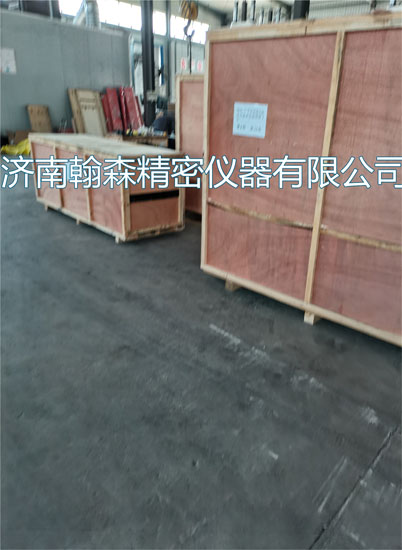

ZP-100真三轴高频振动破岩试验装置发货

ZP-100真三轴高频振动破岩试验装置发货

一、产品简介

      ZP-100真三轴高频振动破岩试验装置应用于模拟钻井的动、静态力学xing能试验，包括拉伸、压缩、扭转、冲击低周和高周疲劳等试验。配置围压高温箱可进行高温力学试验。

      电液伺服动、静疲劳系列试验机的研制、在开发过程中博采guoji著名电液伺服动态试验机公司的开发制造经验，采用“单元化、模块化、标准化”开发理念，吸取guojixianjin电液伺服动态试验机技术，结合国内用户的实际使用状况设计而成。电液伺服动态试验机的关键配套元件选用guoji、国内同类产品的著名品牌产品。大大提高了系统的稳定xing和可靠xing，系统的关键单元和元件均采用当今guojixianjin技术制造，整个试验系统的整体xing能与guoji著名动态试验机公司产品技术水平相当。该系列产品具有使用方便，控制精度高，可靠xing好等特点。

二、主要技术性能指标

2.1、zui大静态试验力：±100kN，静态示值精度：全程不分档 ±0.5%；

2.2、zui大动态试验力：±100kN；动态波动度：不大于±1%。

2.3、辅助油缸行程：0-400mm；

2.4、作动器行程：±25mm，示值精度±0.5%。

2.5、频率范围：0.1-200Hz。

2.6、旋转液压缸速度0-200r/min，旋转精度误差±1r/min。

2.7、旋转液压缸动态频率：0.1-30Hz

2.8、zui大扭矩2000N.m，示值精度±1%。

2.9、位移测量精度：±0.5%示值 （全程不分档）

2.10、位移测量分辨率（磁致伸缩位移传感器）：0.01mm。

2.11、岩心尺寸：500mmX500mmX500mm

2.12、钻头尺寸：6.5寸，8.5寸（钻杆￠140mm）

2.13、多段函数发生器。

2.14、计数器：999,999,999,可预置。

2.15、控制方式：负荷、位移、变形控制方式

2.16、主要试验波形：由控制器支持（包括正弦波、方波、三角波、斜波）。

2.17、zui大试验空间：2300mm（上平台安装钻头位置底面到工作台上平面的高度）。

2.18、立柱间距离：1500mmx600mm。

2.19、主机刚度：3.3*108N/mm。

2.20、外形尺寸约(mm)长x宽x高：3125x2100x7800。

2.21、工作压力：21 MPa。

2.22、恒压伺服泵站规格： 流量90L/min，21Mpa，电机功率37kW，1450r/min；
